工程化（单套循环水量数千至数万 m³/h，大型企业循环冷却水系统耗水约占全厂总取水量的 35%）循环冷却水提浓：浓缩倍数上探 5 倍，同一本规范在 1100 mg/L 处踩刹车
工业循环水提浓是公认最便宜的节水手段。但“浓缩倍数”这四个字在实际运行里从来不是一个数——它同时依赖你用哪种离子去量它、分母里算不算风吹损失，以及你打算让谁替这笔账买单。
一、先定位：循环水系统里到底在浓缩什么
冷却塔靠蒸发散热：水变成蒸汽带走汽化潜热，蒸汽里没有盐。留下的溶解固体、氯离子、硫酸根、钙镁、碱度、硅，全部被截留在循环水中，浓度随补水不断叠加。这个叠加比例就是浓缩倍数 N，定义有两条等价写法：一是比值法 N = c循环 / c补（某保守性组分在循环水与补水中浓度之比），二是水量法 N = Qm / (Qb + Qw)（补充水量除以排污水量与风吹损失之和）。
两条写法是同一件事的两面，但它们各自的“棱角”不一样：比值法的棱角在“量哪个组分”，水量法的棱角在“分母包不包括风吹损失”。这两处正好是全篇第一个和第二个口径来源。
把 N 抬高，被同时放大的有四件事，它们的方向各不相同：
| 被 N 放大的对象 | 放大方式 | 触发条件 | 工程后果 |
|---|---|---|---|
| 碳酸钙结垢 | 钙硬度与碱度同乘 N | 钙硬 + 全碱度 > 1100 mg/L（以 CaCO₃ 计） | 换热管热阻上升，端差变大 |
| 金属腐蚀 | Cl⁻ 与 SO₄²⁻ 同乘 N，溶解氧靠塔内曝气不断饱和 | 壁温升高、流速偏低、垢下闭塞区 | 点蚀、垢下腐蚀、穿孔 |
| 微生物增殖 | 营养盐同乘 N，塔内又有光、氧和 30~40℃ | 余氯不足、氨氮优先消耗有效氯 | 生物黏泥堵塞填料与管路 |
| 药剂流失 | 随排污水和风吹损失离开系统 | 排污量越大、流失越快 | 药剂成本随 N 变化 |
这张图上最容易被忽略的一点是：风吹损失和排污水是同一类出口，蒸发是另一类。三者都让水量离开系统，但只有前两者让盐和药剂离开。记住这条，第三节的分母之争就变成一道算术题。
二、口径一：分子用一个什么离子量——同一个系统能算出四个 N
GB/T 50050—2017《工业循环冷却水处理设计规范》第 3.1.11 条给了水量法的公式，但没有规定用哪种离子去算比值法。工程现场实际有四条路，它们针对同一池水给出的答案不一样，而且偏差方向是固定的。
| 示踪组分 | 与真值的偏差方向 | 偏差来源 | 适用前提 |
|---|---|---|---|
| 钾离子 K⁺ | 最接近真值 | 不沉淀、不挥发、不被氧化性杀生剂影响，天然水中含量稳定 | 精确核算，检测成本高 |
| 氯离子 Cl⁻ | 系统性偏高 | 氯系杀生剂（次氯酸钠、液氯）本身向水中引入 Cl⁻，且 Cl⁻ 不沉淀不挥发 | 系统不投氯系杀生剂，或已扣除药剂带入量 |
| 电导率 EC | 偏高 | CO₂ 在塔内逸出使 pH 抬升、HCO₃⁻ 转为 CO₃²⁻，导电行为改变；在线表易漂 | 组分稳定、定期校准 |
| 二氧化硅 SiO₂ | 中等偏高 | 受含硅药剂与 pH 影响 | 特定水质条件下作验证 |
| 钙硬度 Ca²⁺ | 系统性偏低 | 碳酸钙析出使钙从水中消失，量到的只是“没沉下去的那部分” | 反向校核结垢趋势 |
这五行看起来只是“选一把尺子”，但三份公开资料对“哪把尺子是首选”给了三个互相打架的答案：
第一份（循环水技术服务商的技术文章《循环水系统参数换算》）说：氯离子“实战首选，不易反应挥发，检测成熟可靠，是大多数系统的日常监控基准”，电导率“受 CO₂ 逸出等影响易偏高，要慎用”，钾离子才是“黄金标准”。第二份（科普中国词条“浓缩倍数”，由华北电力大学学者审校）说：“由于氯离子有人为添加的因素，所以用氯离子表示浓缩倍数的实际意义不大”，钙离子“偏低”，钾离子“较准确”。第三份（冷却塔设备商的计算说明）则把钾离子法定位于“适用于氯离子浓度变化较大的系统”。
三份都没有写错。它们的差别只在默认前提：说氯离子是好基准的，默认系统不投氯系杀生剂；说氯离子没意义的，默认系统在投。而工业循环水系统的主流做法恰恰是以氧化型杀生剂为主（GB/T 50050—2017 第 3.5.1 条明确“宜以氧化型杀生剂为主，非氧化型杀生剂为辅”），也就是默认在用次氯酸钠或液氯。在这个前提下，以氯离子计的浓缩倍数会被杀生剂本身抬高——水质报表显示 N 已经到 5.0，扣掉药剂带入的那部分氯，真实值可能只到 4 出头。
所以“用氯离子算浓缩倍数”这件事，在投氯系统里必须配套一个动作：同时用钾离子或电导率做一次交叉校核，或者按杀生剂投加量反算它对 Cl⁻ 的贡献。
更值得警惕的是“用偏低的那把尺子”在实际工程里的样子。一篇发表在《工业水处理》的炼油循环水场无磷方案论文，正文图注直接写“以钙硬度计算的系统浓缩倍数”，并说明由于该场属于炼油循环水系统、受区域内换热器工艺介质泄漏后排污置换应急处置影响，“其系统浓缩倍数低于正常控制范围”。用钙硬度计，量的是“没沉下去的那部分钙”——倍数天然偏低。运行人员看到偏低的数字，直觉是“还能再提浓”，而池子里的氯离子可能早已超出设计值了。
落成一句可执行的话：报浓缩倍数时必须带定语——“以 X 计的浓缩倍数”。不带定语的 N 不是数据，是口号。
三、口径二：分母算不算风吹损失——两条公式差 1.53 倍，而且高倍数段误差更大
GB/T 50050—2017 第 3.1.11 条的公式把风吹损失和排污水一起放在分母，术语写作 N = Qm /（Qb + Qw），其中 Qm 为补充水量、Qb 为排污水量、Qw 为风吹损失水量。而运行报表里最常见的写法是 N ≈ Qm / Qb，把风吹损失丢掉了。
这个差别有多大？拿一份行业综述里的真实系统算一遍。该综述给出：对循环水量 10 000 m³/h 的系统，浓缩倍数从 3.0 提高到 5.0 时，补充水量从 166 m³/h 降到 138 m³/h，排污水量从 56 m³/h 降到 28 m³/h，并据此算出节水 28 m³/h（节水率 16.9%）、减排 28 m³/h（减排率 50%）。
现在按规范公式把风吹损失补进分母。冷却塔风吹损失通常取循环水量的 0.2%~0.5%，取中值 0.3% 即 30 m³/h：
| 口径 | 公式 | 代入（Qm=166、Qb=56、Qw=30） | 结果 |
|---|---|---|---|
| 规范 3.1.11（含风吹损失） | N = Qm /（Qb + Qw） | 166 ÷（56 + 30） | 1.93 |
| 多数运行报表（忽略风吹损失） | N ≈ Qm / Qb | 166 ÷ 56 | 2.96 |
| 差 值 | — | 2.96 ÷ 1.93 | 1.53 倍 |
1.53 倍不是固定偏差，它会随倍数升高而放大：倍数越高，排污量 Qb 越小，而风吹损失 Qw 基本不变，Qw/Qb 这个比例就越大。也就是说，“报表上的倍数”与“按规范算的倍数”之间的缺口，在大家最想宣传的高倍数段反而最宽。
顺带一个可用的反向验证。一篇关于宣钢动力厂热力循环水加酸的工程论文给出：浓缩倍率由 1.9 倍提高到 3.3 倍，补充水（工业用水）用量由 1 545.3 t/h 降至 1 050.3 t/h，排污量由 752.3 t/h 降至 257.3 t/h。按规范公式反推：1 050.3 ÷ 3.3 = 318.3，减去排污量的 257.3，得风吹损失约 61 t/h；再代回改造前，1 545.3 ÷（752.3 + 61.0）= 1.90——正好等于文章报出的 1.9 倍。两组数完全自洽，说明这份论文用的是含风吹损失的口径。凡是能这样交叉验算的报表，才具备可比性。
四、口径三：同一本规范里的两条反向条款
这是全篇最有工程价值的一处。GB/T 50050—2017 里相邻的两条，方向是相反的。
| 条款 | 原文要点 | 方向 |
|---|---|---|
| 第 3.1.11 条 | 间冷开式系统的设计浓缩倍数不宜小于 5.0，且不应小于 3.0；直冷开式系统不应小于 3.0 | 往上推 |
| 第 3.1.10 条 | 间冷开式系统与直冷系统的钙硬度与全碱度之和大于 1100 mg/L（以 CaCO₃ 计），或稳定指数 RSI 小于 3.3 时，应加硫酸或进行软化处理 | 往下压 |

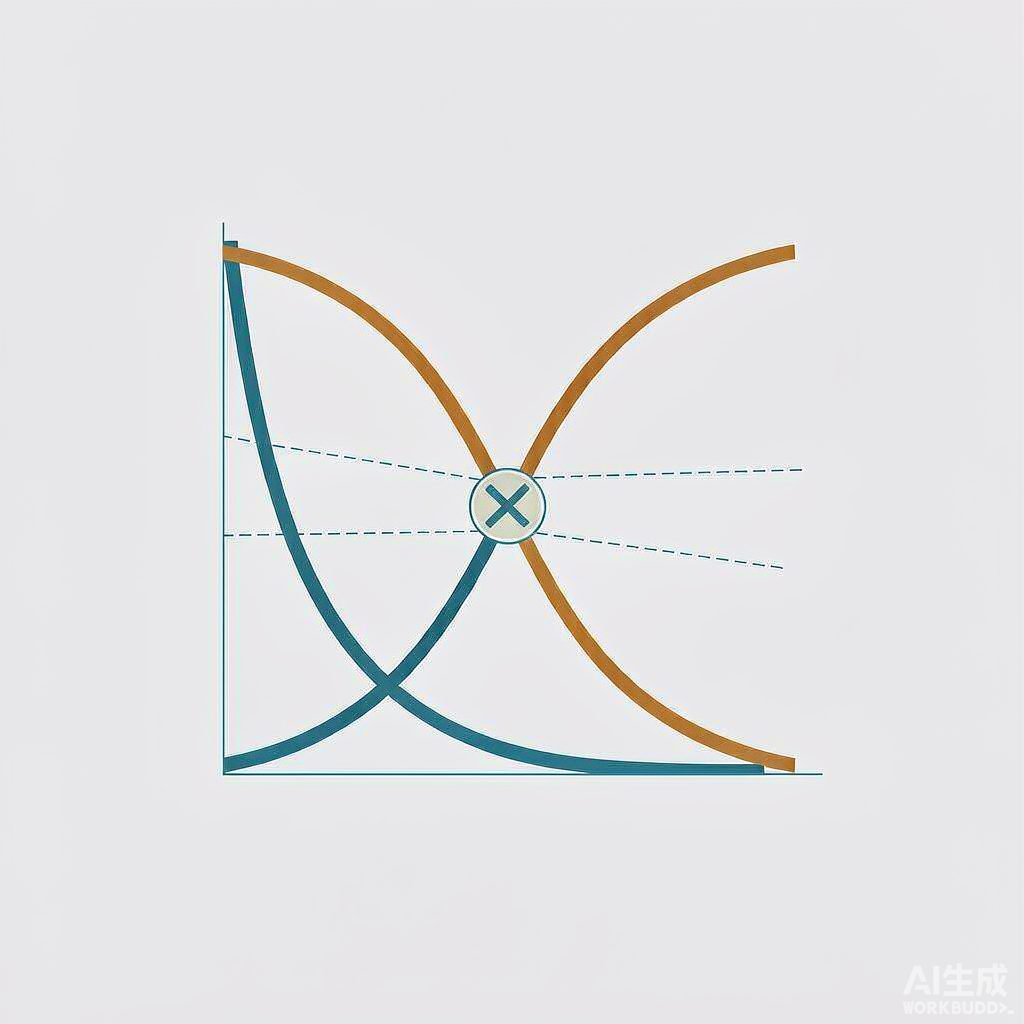

两条的冲突是必然的：浓缩倍数升高，钙硬度与全碱度按同一比例被放大。二者不可能同时满足，除非在中间加一步处理。一家氮肥企业（开阳化工）的循环水药剂筛选研究把这个交点算得非常清楚：浓缩倍数为 6 时，钙离子加自然总碱度达 1 145 mg/L，超过 1 100 mg/L 的上限；同时 RSI 为 3.27，也低于 3.3 的限值——两条同时被触发。该研究给出的结论很直接：
“如果采用 pH 自然平衡而不加酸调节 pH，循环水浓缩倍数只可达到 4 倍；如果加酸调节 pH 在 8.0~8.5，循环水中的总碱度可控制在 100~200 mg/L，可使循环水浓缩倍数 ≥ 4。”
换句话说，规范第 3.1.11 条里那个“不宜小于 5.0”的目标，对高硬度高碱度补水来说，不经处理是不可达的。它不是一句设计建议，而是一张必须用别的手段来兑付的支票。
提浓的五条技术路线，代价各不相同
| 路线 | 原理 | 能到的倍数 | 主要代价 | 适用条件 |
|---|---|---|---|---|
| 自然 pH 高碱度运行 | 不加酸，仅靠缓蚀阻垢剂 | 受 1100 mg/L 与 RSI 3.3 双重约束，高硬高碱水常只能到 4 倍 | 倍数天花板低，排污量大 | 低硬度低碱度补水 |
| 加硫酸 | 把 HCO₃⁻ 中和为 CO₂（逸出塔外）与 SO₄²⁻（留在水中） | 总碱度可压至 100~200 mg/L，倍数显著提高 | 酸耗；SO₄²⁻ 累积带来硫酸钙结垢与混凝土侵蚀；酸过量直接腐蚀 | 补水硫酸根不高，有自动加酸与 pH 联锁 |
| 补水软化 | 石灰软化或弱酸阳离子交换降低钙与碱度 | 可稳定到 5 倍以上 | 软化装置投资与再生废液；弱酸床再生台次随倍数变化 | “三北”等高硬高碱水源 |
| 阻垢剂过饱和运行 | 有机膦（HEDP、PBTC）与聚羧酸类干扰晶体生长与晶格畸变 | 可在超过饱和浓度下运行 | 改变的是结晶动力学而非热力学，允许过饱和不等于没有上限；药剂本身是排污负荷 | 多数系统的常规手段 |
| 旁滤 + 电化学 | 旁流过滤去悬浮物；电解原位去除成垢离子并产生 ClO⁻、O₃ 等杀菌 | 供应商称可达 4~6 倍，浓盐水回用项目称 15~20 倍【待核实】 | 电耗与电极维护；供应商自述数据，缺少第三方复核 | 已有水处理设施、需要大幅减排的系统 |
加酸这条路的账最值得算清楚，因为它是“把水账换成另一本账”，而不是消掉账。硫酸把碱度中和成硫酸根，硫酸根仍然留在水里，仍然必须靠排污带走；CO₂ 确实逸出了，但那是靠塔的曝气功能完成的。边界值宣钢的实测给出两条参考线：3 倍浓缩时水中 SO₄²⁻ 约 400 mg/L，低于 500 mg/L 时对冷却塔混凝土无侵蚀；硫酸钙指数（以 mg/L 计）小于 2×10⁵ 时一般不会析出硫酸钙垢。
更麻烦的是选择哪一种酸。当补水硫酸根高或浓缩倍数很高时，加硫酸本身可能带来硫酸钙结垢；改用盐酸则引入氯离子，而氯离子在不锈钢上加剧点蚀与应力腐蚀开裂。这条闭环没有免费的出口——这也解释了为什么加酸必须配自动加酸与 pH 联锁，而不是人工一天调几次。
五、口径四：RSI 与 LSI 方向相反，而且它们只管碳酸钙
两个指数的公式长得很像，方向却正好相反：
朗格利尔饱和指数 LSI = pH实际 − pHs：大于 0 表示过饱和、有结垢倾向；小于 0 表示不饱和、有腐蚀倾向。
雷兹纳稳定指数 RSI = 2 pHs − pH实际：小于 6 表示结垢倾向；大于 6 表示腐蚀倾向。两者是同一个 pHs 的两种组装方式，所以同一份水用两个指数算出来的数是反向的——LSI 为正、RSI 偏低（结垢），LSI 为负、RSI 偏高（腐蚀）。现场把两者记反，是循环水最经典的误判来源之一。
阈值本身也有两套在并行使用：GB/T 50050—2017 第 3.1.10 条用的是 RSI 小于 3.3；而工程资料与分档表普遍用 RSI 小于 3.7 记为“严重结垢”，并把 2.7~3.7 整段划为“严重结垢”。两者不是一回事，一个出自规范条文，一个是经验分档。
① RSI 不是朗格利尔指数。RSI 是 Ryznar 稳定指数，LSI 才是 Langelier 饱和指数；两者公式不同、方向相反，不能混称。
② 规范原文是 3.3，不是 3.7。同一篇文章开头的水质分档表用的又是 3.7（“RSI<3.7 严重结垢”），等于把工程经验阈值与规范限值写进了同一句。
这类“指数名称 + 阈值”双错的引用在中文循环水资料里出现频率很高。凡是涉及要不要加酸的判断，务必回 GB/T 50050—2017 第 3.1.10 条原文核对。
结论：用 RSI 判断“要不要加酸”是成立的（它问的就是碳酸钙）；用 RSI 判断“腐蚀速率会不会超标”则不成立。腐蚀速率只能靠挂片、试管或在线腐蚀探针量。
六、口径五：0.075 mm/a 是“传热面水侧”的判据，不是管道的
GB/T 50050—2017 第 3.1.5 条针对间冷开式系统换热设备给出了一组成组控制指标，这些数字在现场被大量单独引用、单独使用，而它们本来是配套的。
| 指标 | 限值 | 单位 | 易错点 |
|---|---|---|---|
| 碳钢设备传热面水侧腐蚀速率 | 应小于 0.075 | mm/a | 平均值，不是点蚀深度上限 |
| 铜合金和不锈钢设备传热面水侧腐蚀速率 | 应小于 0.005 | mm/a | 比碳钢严 15 倍，方向与直觉相反 |
| 传热面水侧污垢热阻值 | 不应大于 3.44×10⁻⁴ | m²·K/W | 闭式系统要求小于 0.86×10⁻⁴，严 4 倍 |
| 传热面水侧黏附速率 | 不应大于 15（炼油行业 20） | mg/(cm²·月) | 与腐蚀速率不是同一个物理量，不可互换 |
| 管程 / 壳程流速 | 管程大于 1.0 / 壳程大于 0.3 | m/s | 流速偏低即沉积，是结垢的前置因素 |
| 传热面冷却水侧壁温 | 不宜高于 70 | ℃ | 壁温过高同时加速结垢与腐蚀 |
| 异养菌总数 / 生物黏泥量 | 不宜大于 1×10⁵ / 不宜大于 3 | CFU/mL / mL/m³ | “不宜大于”是控制导向，非合格线 |
| 游离氯（连续 / 冲击 / 许用值） | 0.1~0.5 / 0.5~1.0 保持 2~3 h / 0.1~1.0 | mg/L | 三套口径对应三种投加方式，混用即长期过量 |
这张表里有三处必须点透的误读。
第一处：0.005 与 0.075 差 15 倍，而且是“不锈钢更严”的方向。直觉容易得出“不锈钢耐蚀，所以限值应该更松”，实际完全相反。原因是两种材料的失效机制不同：碳钢靠均匀减薄起作用，可以按年化平均深度给余量；不锈钢靠钝化膜，一旦局部破膜就是点蚀或缝隙腐蚀，且腐蚀集中在极小面积上，均匀失重换算出的平均值几乎没有意义。所以对不锈钢的限值反而要严一个数量级。
第二处：三个判据不可互换。腐蚀速率是 mm/a（每年平均减薄深度），黏附速率是 mg/(cm²·月)（每月单位传热面的污垢增量），污垢热阻是 m²·K/W（沉积物造成的传热效率下降程度）。这三者常常被写成一句“腐蚀结垢情况良好”，而实际上它们回答的是三个不同的问题：管子还剩多少壁厚、多久要清洗、换热效率掉了多少。它们还存在耦合——黏附速率偏高时，垢层下的水化学环境与主体水差异显著，容易形成闭塞区并引发垢下腐蚀，此时两个指标会同时往上走。
第三处：现场挂片不在传热面上。规范给的是“设备传热面水侧”的判据，而现场挂片与试管通常装在旁路上，水温低于传热面壁温（规范同时要求传热面冷却水侧壁温不宜高于 70℃），流速也可能低于 1.0 m/s 的管程要求。所以挂片测出 0.05 mm/a“合格”，不等于换热设备合格；反过来，0.075 mm/a 是一个平均值，挂片表面常见分散蚀坑，失重换算的平均值可能只有 0.04 mm/a，而蚀坑底部的局部深度明显高于这个值。看挂片不能只看数字，必须同时看形貌：均匀减薄、局部蚀坑、还是垢下腐蚀——三者的处理方向完全不同。
判据成组、连续监测、开盖验证——这才是“腐蚀结垢控制良好”这句话的完整证据链。
七、口径六：药剂投加量按哪个基准算，差的正是浓缩倍数本身
这是最容易被忽略、也最容易被商业资料写得含糊的一处。同一件事，市面上的说明至少给出三种基准：按保有水量一次性投加（多用于新建或清洗后预膜）、按补充水量连续投加、按排污水量连续投加。
先做一个稳态推导。药剂在系统内被消耗的途径主要有两条：随循环水排出系统（排污水 + 风吹损失），以及被降解、吸附或与钙镁反应。在只考虑第一条的稳态下，维持目标浓度的投加量应对应 Qb + Qw——因为蒸发掉的是纯水，它不带走药剂。
也就是说，“按补水量投加、并按文献里的目标浓度设定”这两件事同时做，理论上是 N 倍的过量。倍数越高，过量越多——在 N=5 的系统上，按补水量投加相当于按排污量投加的 5 倍。
一份商业技术资料把这一点说得最直白：“日常投加：投加浓度×补水量（排污量）/1000，其中以排污量更为准确，毕竟药剂损耗主要是排污造成的，而如果以补水量计算的话，投加浓度要相应调整。”而另外几份商业说明只给“按补充水量计算”的公式（投加量 = 目标浓度 × 补充水量 ÷ 1000），完全不提这个 N 倍差、也不提目标浓度要不要跟着调。
这里需要说明的是，这是一个稳态理想化结论，未计入药剂降解、吸附、与钙镁和悬浮物的反应等损耗。工程上仍以现场药剂浓度检测为准，这也是为什么规范要求加药计量精度并强调在线监测。《GB/T 50050—2017 视角下煤化工循环水运维》一文给出的现场做法可以作参照：以异噻唑啉酮（1.5% 含量）这类非氧化型杀生剂为例，一般投加量为 100~150 mg/L，且明确标注是“以保有水量计”——口径写清楚了，成本才可核算。
八、11 行真实工程账本
下面这 11 行覆盖火电、钢铁、炼油、氮肥、化工新材料与数据中心六类场景。凡来自供应商自述或商业技术资料的，均单独标注“未同行评审”。
| 系统 / 来源 | 提浓动作 | 水量账 | 酸账 / 药账 | 效果与边界 |
|---|---|---|---|---|
| 宣钢动力厂热力循环水（工程论文，蔺克明） | 加硫酸提高浓缩倍率 | 倍率 1.9→3.3；补水 1 545.3→1 050.3 t/h，节水 495 t/h，月节水 35.64 万 t，年节水费约 170 万元 | 日加酸 200~250 kg，酸价按 1 元/kg、月增 7 500 元；扣加酸系统投资与酸耗后年效益 130 余万元 | pH 控 8.3~8.8，全碱度 ≥7 mmol/L 启泵；3 倍浓缩时 SO₄²⁻ 约 400 mg/L；挂片/试管腐蚀率 0.0035 / 0.0028 mm/a |
| 锦西石化一循环、九循环水场（中国石油官网，2021-05） | 加酸降总碱度、调 pH | 年节约补水 19 万 t | 年节约资金 55 万元（含随排污流失的药剂辅材） | 稳定运行 1 个月；补水、排污、污水处理量“三连降”；未公布具体倍数值 |
| 宁夏石化公用工程部（公开报道） | 动态调整旁滤反洗频次、水质监控 | 循环水补水 153 t/h，同比降 48 t/h；循环水系统年节水超 17 万 m³ | — | 装置层面报“浓缩倍数稳定在 4.2 左右”；同一报道另一处写“确保浓缩倍数稳定在 5 倍以上”，两句话定语不同 |
| 天津石化（中国节能网） | 引入市政中水与淡化海水替代新鲜水，同步药剂优化 | 1~5 月循环水系统消耗量同比降 10%（此前年用新鲜水 870 多万 t） | 消化淡化海水 110.99 万 t、市政中水 165.77 万 t | 浓缩倍数由 4.8 提高到 5.67，优于总部下达的大于 3.5 考核指标 |
| 炼油循环水场无磷方案（《工业水处理》） | 无磷配方、以钙硬度计的浓缩倍数维持 4~5 倍 | 回用水占系统补水 30%~40%，年均节约新鲜水约 71 万 m³ | 无磷配方 | 总铁 <1.0 mg/L；三类材质挂片与试管腐蚀速率达标；黏附速率满足炼油 ≤20 mg/(cm²·月)；运行 3 年后关键换热器 110-E-150 未见明显结垢腐蚀 |
| 行业综述（石油化工设备管理网） | 提高循环冷却水系统浓缩倍数 | 循环水量 10 000 m³/h 时，倍数 3.0→5.0：补水 166→138 m³/h（节水 28 m³/h、16.9%）；排污 56→28 m³/h（减排 50%） | — | 循环冷却水系统耗水约占企业总取水量 35%；提浓的前提是系统能封闭运行、V/R 比降到 1:3~1:4、给回水温差提到 8℃ 左右 |
| 开阳化工循环水系统 II（药剂筛选试验研究） | 加酸调 pH 至 8.0~8.5 | 自然 pH 平衡下倍数最高只能到 4 倍 | 加酸后总碱度可控制在 100~200 mg/L | 倍数为 6 时钙离子加自然总碱度 1 145 mg/L（超 1 100）、RSI 3.27（低于 3.3），两项同时触发；原文对 RSI 的名称与阈值引用有误 |
| 某电厂 #2 机组（田鑫化工整理，未同行评审） | 加酸降碱度、提高浓缩倍率 | 倍数 2.5~3.0→5.0~5.5；平均供水量 165→83.8 t/h（降约一半）；弱酸阳床还原 0.5→0.2 台次/日 | 年综合费用下降 457 800 元 | 控制标准：碱度 2.0~3.0 mmol/L、pH 8.0~8.6、硬度 <2.8 mmol/L |
| 北星精工碳化硅电极冷却（科创中国技术需求） | 用 Puckorius 结垢指数定补水与加酸比例 | 年冷却用水 31 933 t | 年用 92.5% 硫酸 4.35 t（费用数【待核实】） | 3 倍浓缩下处于稳定状态，运行两年基本无结垢、腐蚀明显减少；石墨电极寿命由 1 年延至 2 年，年省电极成本 180 万元 |
| 数据中心循环水系统（Veolia 案例，供应商自述） | 加硫酸降 pH 与碱度 + 分散剂 + 自动 pH 控制 | 浓缩倍数 4→8；用水量降 50%，节水超 1 200 万加仑（约 4.5 万 m³） | 水与化学品合计节省约 15 万美元 | 该案例的可复制点是“先识别碱性方案压制了倍数，再补加酸与控制回路” |
| 山东某化工集团（复禹水务资料，供应商自述） | 电化学处理 + 旁滤 + 自动排污 | 倍数提至 5 倍以上，日省补水 1 200 t，节水率 29%，排污降 69%【待核实】 | 大幅减少药剂 | 同资料称 150 t/h 浓盐水回用项目倍数达 15~20 倍、预计年减循环水排污 70 万 m³【待核实】 |
九、六条工程化实话
一、不带定语的浓缩倍数不是数据。“以氯离子计”和“以钙硬度计”在同一个系统上能差出一个数量级的判断，而“含风吹损失”与“不含风吹损失”又差 1.53 倍。所有以浓缩倍数为前提的技术讨论——药剂配方、加酸量、材质选型、节水口径——第一步都得先把这个定语补齐，否则讨论的根本不是同一个工况。
二、提浓不是免费的节水，是把水账换成了酸账加腐蚀账。规范第 3.1.11 条要求往上提，第 3.1.10 条又要求在 1 100 mg/L 与 RSI 3.3 处刹车，中间那段差额必须由加酸、软化或药剂来兑付。加酸尤其要注意它是“搬运”而不是“消灭”：HCO₃⁻ 的碱度变成了 SO₄²⁻ 留在水里，仍然要靠排污带走；而换用盐酸会引入氯离子，把腐蚀问题推到不锈钢上。真正免费的出口只有一个——把系统封闭起来，堵住跑冒滴漏，把 V/R 比压下去，把给回水温差提上来。
三、0.075 mm/a 是传热面的年化平均值，不是管道的安全余量。它对应的是“设备传热面水侧”，而现场挂片通常在旁路上、温度更低；它是平均值，而点蚀不看平均值。0.075 换算成直观量约等于 20 年累计 1.5 mm，对壁厚 4 mm 的碳钢管看似还有余量——但一个 3 mm 深的蚀坑就已经足以穿孔，而这个蚀坑对平均值的贡献可能还不到 0.01 mm/a。
四、0.005 mm/a 比 0.075 mm/a 严 15 倍，方向不能记反。不锈钢的限制更严，是因为它靠钝化膜而不是靠壁厚余量。这条也解释了为什么“氯离子对不锈钢特别不友好”——氯离子破坏的正是钝化膜，而它的限值本来就只有一个数量级的空间。
五、杀生剂的三套余氯口径不能混用。连续投加对应 0.1~0.5 mg/L；冲击投加对应 0.5~1.0 mg/L 且只需保持 2~3 h；规范水质指标表另给回水总管处游离氯许用值 0.1~1.0 mg/L。把冲击值当成连续控制值，等于长期过量投氯——它同时做两件坏事：把以氯离子计的浓缩倍数抬高，又把不锈钢的腐蚀环境变得更苛刻。还要注意氨氮的干扰：氨氮优先与有效氯反应，会消耗掉杀生剂，使游离氯实际低于控制下限，这也是规范对氨氮设限的原因之一。
六、微生物指标用的是“不宜大于”，不是“合格线”。异养菌总数 1×10⁵ CFU/mL、生物黏泥量 3 mL/m³ 都是控制导向值。生物黏泥的危害与它的厚度不成比例——它是热的不良导体，薄的生物膜就能显著降低传热；更麻烦的是膜下的缺氧区会滋生硫酸盐还原菌，在大家看不见的地方做深层点蚀，而主体水测出的腐蚀速率可能仍然“合格”。所以杀菌剂与分散剂必须成对使用：一个杀，一个把剥离下来的黏泥带走，否则剥离下来的东西正好堵在换热器里。
十、结语
循环冷却水系统是整个工业水处理体系里最“没有存在感”的一环——它不产生污染物，只搬热，看上去既没有生化系统的复杂性，也没有膜系统的技术感。但也正因为如此，它是最容易被一句“浓缩倍数 5.0”概括掉的一环。
把这篇的三条结论收在一起：浓缩倍数是一个比值，所以它天然继承了两处不确定性——用什么量、分母算谁；而它又是一个会被规范上下同时拉扯的目标——往上提是为了节水，往下压是为了防垢，中间的差额必须由加酸、软化或药剂来支付；最后，判断它是否安全的那一组指标（腐蚀速率、黏附速率、污垢热阻、微生物）是成组的，单独引用任何一个都会得出过于乐观的结论。
下一次看到“浓缩倍数 5.0”这五个字，值得先问三句话：以什么计的？分母算不算风吹损失？为它付的那本账写在哪一栏？
稿务通工业水处理技术系列 · 本篇为技术综述与口径辨析，所引标准条文以正式发布文本为准，工程数值请以现场检测与试验数据为准。
参考文献
- GB/T 50050—2017《工业循环冷却水处理设计规范》第 3.1.5 条（换热设备控制条件与指标）。
- GB/T 50050—2017《工业循环冷却水处理设计规范》第 3.1.6 条（闭式系统污垢热阻要求）。
- GB/T 50050—2017《工业循环冷却水处理设计规范》第 3.1.7 条及表 3.1.7（间冷开式系统循环冷却水水质指标）。
- GB/T 50050—2017《工业循环冷却水处理设计规范》第 3.1.10 条（钙硬度与全碱度之和、稳定指数限值）。
- GB/T 50050—2017《工业循环冷却水处理设计规范》第 3.1.11 条（设计浓缩倍数与浓缩倍数计算公式）。
- GB/T 50050—2017《工业循环冷却水处理设计规范》第 3.1.12 条（异养菌总数与生物黏泥量）。
- GB/T 50050—2017《工业循环冷却水处理设计规范》第 3.5.2 条（氧化型杀生剂投加方式与余氯控制）。
- GB/T 50050—2017《工业循环冷却水处理设计规范》第 3.5.6 条（氧化型杀生剂加药量计算）。
- GB 50050—2007《工业循环冷却水处理设计规范》（前版，用于版本沿革对照）。
- 科普中国 · 词条“浓缩倍数”（华北电力大学 黄头生 审校）：氯离子因人为添加而代表性不足、钾离子法较准确。
- 循环水系统参数换算（技术服务商技术文章）：保守性离子选择、电导率偏高原因、补水与排污换算公式。
- GB/T 50050—2017 视角下煤化工循环水运维的五大关键要点（技术文章）：缓蚀剂与阻垢剂选型、次氯酸钠连续与冲击投加余氯、异噻唑啉酮投加量以保有水量计。
- 冷却塔的循环水浓缩倍数怎么算（冷却塔设备商资料）：四种计算方法与修正因素、浓缩倍数与水平衡推导。
- 开阳化工循环水系统药剂筛选试验与研究（全国中氮情报协作网）：倍数 6 时钙离子加自然总碱度 1 145 mg/L、RSI 3.27。
- 蔺克明. 热力循环水加酸工艺处理实例（宣钢动力厂）：倍率 1.9→3.3、补水与排污量、硫酸钙指数与 SO₄²⁻ 边界。
- 循环冷却水总碱度偏高处理措施浅析（循环水处理技术资料）：加酸后碱度与 pH 控制标准、补水与弱酸床运行对照。
- 中国石油天然气集团有限公司：锦西石化加强技术管理节能降耗（2021-05）：加酸后年节约补水 19 万吨、节约资金 55 万元。
- 循环冷却水节水环保“零排放”的有关技术（中国节能网）：碳酸钙稳定指数判据、pHs 计算式、总铁控制与腐蚀关系。
- 炼化企业节水减排技术（石油化工设备管理网）：浓缩倍数 3.0→5.0 的补水与排污对照、V/R 比与给回水温差。
- 天津石化循环水消耗同比降低 10%（中国节能网）：浓缩倍数 4.8→5.67 与总部考核指标对照。
- 无磷水处理方案在炼油循环水系统的应用（《工业水处理》）：以钙硬度计的浓缩倍数、挂片与试管腐蚀速率、黏附速率。
- Veolia Water Technologies：Data center cooling tower program case study：浓缩倍数 4→8、用水量降 50%（供应商案例）。
- 碳化硅冶炼炉电极循环冷却水的技术研究（科创中国技术需求）：Puckorius 结垢指数定加酸比例、3 倍浓缩稳定运行、电极寿命延长。
- 化工仪器网：循环水碳钢腐蚀速率多少算合格，三个判据一起看：腐蚀速率、黏附速率、污垢热阻的定义与点蚀讨论。
- Fabric o. Cooling Water Treatment: Scale, Corrosion and Biofouling：LSI 与 RSI 只描述碳酸钙驱动力、不描述一般腐蚀性。
- SYWATER 循环水水质分析软件技术说明：LSI、RSI、PSI 三指数方向对照与分档表、投加药剂后 LSI 预测作用局限。
