中试至工程化（数万至十二万 m³/d 级；单池曝气器数百至万余只）曝气器：铭牌上那个效率，是在清水池里量出来的
同一个曝气器，清水台架上是 26%，你池子里只有 10.4%。中间隔着 α 和 F 两个系数，而样本上一个都没印。
曝气是活性污泥法的核心，也是污水厂最大的单项电耗。选型时几乎所有人都会看「氧转移效率」这一个数，却很少追问一句：这个数是在什么水、什么温度、多深的水、新膜还是旧膜的条件下量出来的。答案通常是——清水、20℃、0.1 MPa、全新膜片。它属于台架，不属于你的池子。本文把曝气系统从「样本数」走到「现场数」的几道折扣逐层拆开，并把「曝气器到底要几只」这个看似一步就能算完的问题，还原成它本来的样子：两种算法、且两种算法的参数本身都是区间。
一、先看这只「电老虎」到底多大：一个占比，六种数法
「曝气占污水厂能耗 50%~70%」这句话被引用得太多，多到很少有人注意它其实是一个六种口径并存的区间。差别不在测量误差，而在三件事：分母是「全厂电耗」还是「生物处理段能耗」；口径是「电耗」还是「广义能耗（含热）」；统计的是「设备实测」还是「行业估算」。
| 数值 | 分母是谁 | 来源性质 |
|---|---|---|
| 45%~75% | 污水处理厂总能耗 | 期刊论文摘要（膜孔参数与表面活性剂研究） |
| 50%~70% | 污水处理厂总电耗 | 多家设备厂商与行业媒体，被中国城镇供水排水协会数据转引 |
| 50%~65% | 污水厂净功率需求 | US EPA 832-F-99-065（1999） |
| 50%~80% | 生物处理段占全厂能耗 | Xylem 技术资料（2019—2022） |
| 58% / 25% / 12% | 某 10 万 m³/d 污水厂实测三段拆分（曝气／提升泵／污泥处理） | 行业媒体转述厂方实测 |
| 2%~5% | 曝气系统占建设投资（不是能耗） | 行业技术资料 |
注：最后一行不是能耗口径，单独列出是因为它常被用来论证「曝气不值得投钱改造」——建设占比小与运行占比大，恰好是同一件事的两面。
这张表真正想说的是：当有人说「曝气占了七成」，你要先问他是七成里的什么。把「生物处理段占 50%~80%」直接当成「全厂占 50%~80%」引用，会系统性高估曝气的账单，进而低估管网与提升泵那 25% 的空间。
二、「氧转移效率」有五个名字、三种量纲
行业里说「氧转移效率」时，指的可能是五个完全不同的指标。它们量纲不同、测试条件不同、能回答的问题也不同，彼此之间不能互算。最常见的错误，是拿样本上的 SOTE 直接去除以风量、再乘一个「效率」当现场用氧量——那个链条在第一步就断了。
| 指标 | 量纲 | 它回答什么 |
|---|---|---|
| SOTR（标准氧转移速率） | kgO₂/h | 一台曝气器在标准条件下每小时能传多少氧——设备的本征能力 |
| SOTE（标准氧转移效率） | %（可写成整体 %，或按水深归一化的 %/m） | 供入空气里的氧有多大比例溶进了水——供气系统的效率 |
| SSOTE（比标准氧转移效率） | %·m⁻¹ | 把 SOTE 除以淹没深度，便于比较不同池深——比较用的，不是设计用的 |
| OTE（现场氧转移效率） | % | 你的池子真实溶进去多少——运行诊断用的 |
| SAE（标准充氧效率／动力效率） | kgO₂/kWh | 每一度电换来多少氧——能直接折算成电费的指标 |
这里有一个容易被跳过的坑：SOTE 只适用于加压供气系统（鼓风曝气），表面曝气机、射流曝气器不按这个口径报数，它们直接给 SAE。把两类设备的 SOTE 放在同一张比价表里，等于把两种语言的数字并排比较。
而 SAE 才是能进电费单的那一个。公开基准值大致是：优化设计的微孔曝气 2.5~5.0 kgO₂/kWh（折 0.20~0.40 kWh/kgO₂），运行一般的微孔系统 1.8~3.5，粗孔 1.2~2.0，低速表面曝气机 1.2~2.5，高速表面曝气机 0.8~1.5，射流 1.0~2.0，超过 15 m 的深井曝气 3.5~6.0。判据很简单：如果一座微孔曝气系统的实测 SAE 低于 1.8 kgO₂/kWh，那就是一个可挽回的性能问题，通常指向膜片结垢、风机偏离高效区或溶解氧定值设得过高这三处之一。
三、那句被忽略的前提：0.1 MPa、20℃、清水
《室外排水设计规范》在讲供氧设施时把这件事写得很直白（第 6.8.3 条条文说明）：同一曝气器在不同压力、不同水温、不同水质时性能不同，曝气器的充氧性能数据是指单个曝气器标准状态下之值，即 0.1 MPa、20℃ 清水。制定这条的目的也很清楚——生物反应池的污水需氧量不是清水需氧量，为了算曝气器数量，必须先把污水的需氧量换算成标准状态下的值。
换句话说：标准里要求的那个换算动作，本来就是承认「样本数不等于现场数」。清水试验的做法也印在标准方法里——投加无水亚硫酸钠脱氧、氯化钴作催化剂，在池内不少于三个采样点连续记录溶解氧，等饱和度从约 10% 升到 90% 以上，再用非线性回归求氧总转移系数 KLa，最后按温度与压力修正到标准状态。整条链路都在一种被刻意「清干净」的水里完成。
四、同一件事两套数：SOTE 的「每米」与「整体」不是一回事
第一个真正会算错的地方在这里。SOTE 有两种写法：一种是按淹没深度归一化的「每米」（%/m，英文文献常写作 per metre of submergence），另一种是整池总效率（整体 %）。两者不是简单的乘法关系，因为气泡上升过程中气液两相的氧分压、接触时间都在变，效率沿深度不是线性的。更要紧的是，公开文献里连「每米」这一种，都存在两套互相打架的数：
| 资料口径 | 微孔曝气 | 粗孔曝气 |
|---|---|---|
| A 类（如 American Aeration 技术文） | 2.0~4.0 %/m | 0.5~1.0 %/m |
| B 类（如行业设计指南、设备技术文） | 5~7 %/m，有的写 6~8 %/m | 2~3 %/m，有的写 3~4 %/m |
| 整池总效率（深池，常见 4~6 m 淹没深度） | 25%~40% | 约 8%~12%（约为微孔的三分之一） |
按 B 类的 5~7 %/m 乘 4~6 m 正好落在整池 25%~40% 附近，逻辑自洽；按 A 类的 2~4 %/m 同样乘 4~6 m 就只有 10%~20%，与深池整池数据对不上。所以两套数大概率是同一件事的不同定义或不同水深段——但资料里几乎从不注明用的是哪一种。
对比一下国内设备样本的写法就更容易理解：常见的国产盘式曝气器样本标注「氧利用率（水深 3.2 m）18.4%~27.7%」「充氧动力效率 4.46~5.19 kgO₂/kWh」，这里的 18.4%~27.7% 是整池效率而非每米值；而同一类产品「清水 6 m 水深 SOTE 可达 30%~38%、动力效率 7~8.5」也印证了「越深越高、但不是线性叠加」——水深每增加 1 m，氧利用率大致提升 4~6 个百分点，而不是把每米值简单乘以米数。
五、第一道折扣是 α：气泡越细，这一刀越狠
从清水走到污水，要乘的第一个系数是 α（alpha），定义是污水中的氧总转移系数与清水中的比值（KLa 污水 ÷ KLa 清水）。它由表面活性剂、油脂、悬浮固体共同决定——表面活性剂分子会跑到气泡气液界面，形成一层「皮肤」，阻碍氧分子穿过。
这里有一个反直觉的规律，也是本文最值得记住的一句话：气泡越细，α 越低。
原因是微气泡比表面积大、上升慢、寿命长，有更充分的时间被表面活性剂「包裹」；粗大气泡湍动强、停留短，反而对污染不那么敏感。于是微孔曝气在清水里的优势，到了污水里被吃掉一大截：清水 SOTE 高达 2.5 倍于粗孔的系统，在实际池子里往往只剩三分之一左右的优势。
| 系数 | 修正什么 | 公开取值区间 |
|---|---|---|
| α | 污水传质相对清水的折减 | 微孔 0.4~0.8；粗孔 0.6~0.9（另有多源写微孔 0.4~0.65 对粗孔 0.6~0.85） |
| β | 溶解性固体对饱和溶解氧的影响 | 0.90~0.98 |
| F | 膜片在整个服役期内的污堵折减 | 0.6~0.9（另有多源写 0.8~0.9） |
| θ（温度修正） | 温度对传质速率的影响，θ^(T−20) | 1.024（各源一致） |
关于α还有一个化学层面的细节：中试研究发现，阴离子表面活性剂（如十二烷基苯磺酸钠 SDBS）在 0~20 mg/L 区间内变化时，氧总转移系数 KLa 是先减小、后增大的——浓度很低时界面膜先成型，传质变差；浓度继续升高后气泡直径被压小、界面黏弹性改变，传质反而回升。这解释了为什么同一个池子在进水水质波动时，α 不是单调变化的，现场用单一 α 值做精确曝气控制，本身就有误差边界。
六、第二道折扣是 F：结垢把「微孔」变成「粗孔」

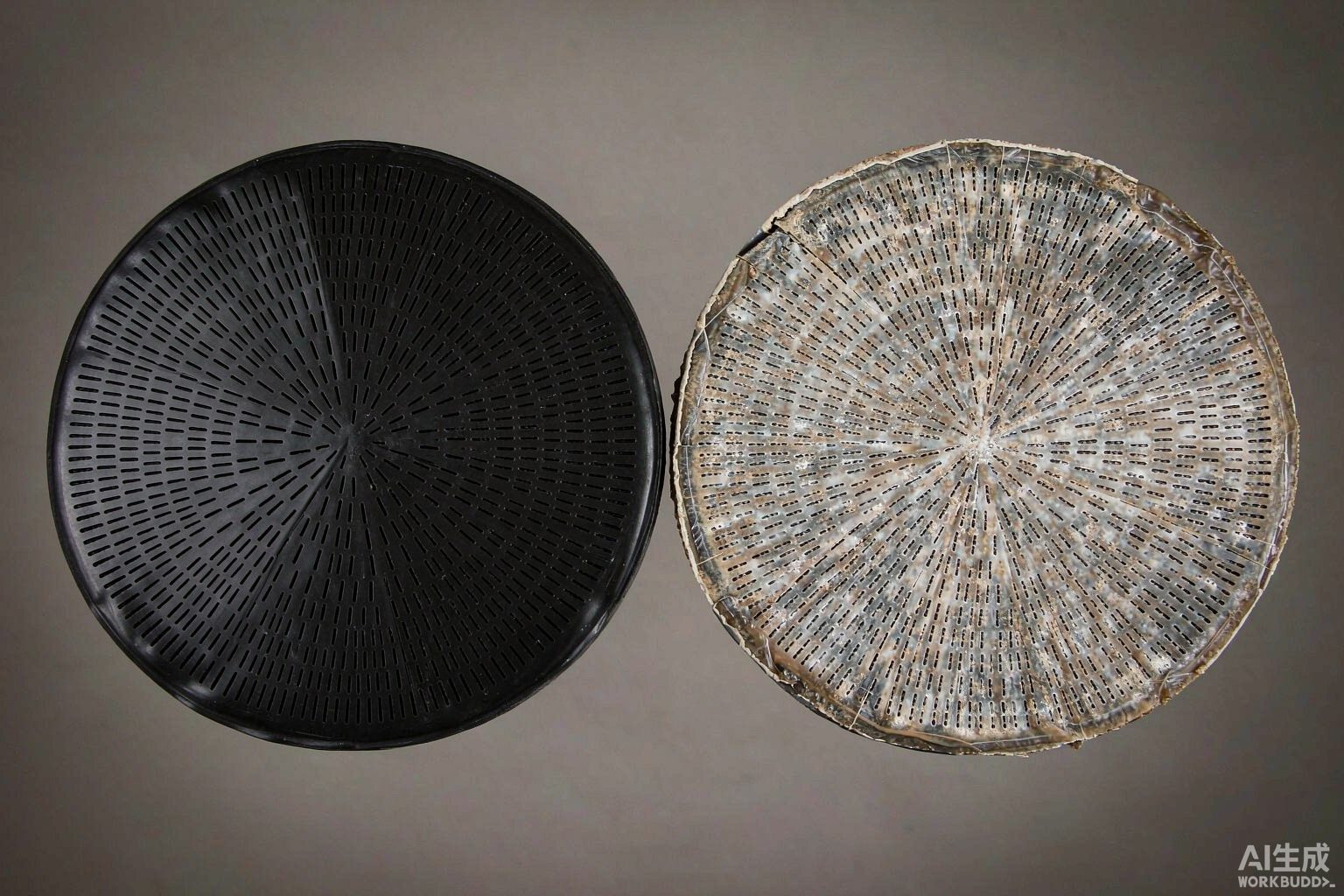

膜片污堵在工程上分两类，机理完全不同、对策也不同：
第一类是无机结垢（Type I）。钙、铁、锰的盐类在膜孔内外析出沉积，主要发生在硬度高、用地下水或投加混凝剂较多的系统。这类结垢有一个自我加速机制：气泡界面附近会发生局部 pH 漂移，恰好为碳酸钙的析出创造了条件——曝气本身在帮着造垢。公开资料给出的经验阈值是：废水硬度（以 CaCO₃ 计）超过 300 mg/L 时，膜片微孔可能在 6 个月内就被部分封闭。
第二类是生物膜污堵（Type II）。微生物把胞外聚合物（EPS）糊在膜片表面，形成一层物理屏障。高负荷、高氮磷的生化池最容易长。
两类污堵的共同后果不是「孔被堵住、气出不来了」这么简单，而是气泡聚并（bubble coalescence）——原本从细孔一个一个挤出来的微气泡，在污堵的膜面上汇合成大气泡，微孔曝气系统在物理上退化成了粗孔系统，SOTE 断崖式下降。这就是为什么现场看到的往往不是「完全不出气」，而是「气泡明显变大、水面翻花变粗、溶解氧上不去」。
同时，污堵会让动态湿压（DWP，动态湿式压力损失）上升。DWP 是空气通过膜片本身需要克服的阻力，它一升，鼓风机就得在同一风量下多顶一份背压，电耗随之上升，膜片破裂的风险也同步上升。
七、把两个折扣代进去算一遍
先明确公式（公开技术文献通行的写法）：
现场氧转移效率 Field OTE ≈ SOTE × α × F；所需空气量 ≈ 实际需氧量（AOR）÷（单位体积空气的含氧质量 × Field OTE）。
取一个具体算例：某厂实际需氧量 AOR = 3000 kgO₂/d，淹没深度约 4.6 m。微孔曝气清水 SOTE 取 26%；粗孔取 11%。两组修正系数按文献常见取值代入。
| 项目 | 微孔曝气 | 粗孔曝气 |
|---|---|---|
| 清水 SOTE | 26% | 11% |
| α | 0.50 | 0.75 |
| F | 0.80 | 0.95 |
| Field OTE = SOTE×α×F | 10.4% | 7.84% |
| 所需空气量（按 0.28 kgO₂/Nm³ 计） | ≈ 103 000 Nm³/d，即 ≈ 4 290 Nm³/h | ≈ 136 700 Nm³/d，即 ≈ 5 690 Nm³/h |
| 相对清水台架的「优势倍数」 | 清水 26∶11 ≈ 2.4 倍 → 现场 10.4∶7.84 ≈ 1.33 倍 | |
结论有两层。第一层：清水数据里的 2.4 倍优势，到池子里只剩约三分之一——这与公开文献「实际优势常常接近 50%，而不是清水试验预测的 200%」的表述方向一致（数值因工况不同而异）。第二层：差额是实打实的钱。两条曲线的风量差约 1400 Nm³/h 连续运行，按该压力下约 0.022 kW/(m³/h) 的比功率计，约 31.5 kW，全年（8760 h）约 27.6 万 kWh——这正是微孔曝气在多数据场景胜出、而工程上又必须先把清水值打折的原因：不打折选型，风机会买大；打过头，池子会缺氧。
八、「要几只曝气器」有两种算法，而两种算法的参数本身都是区间

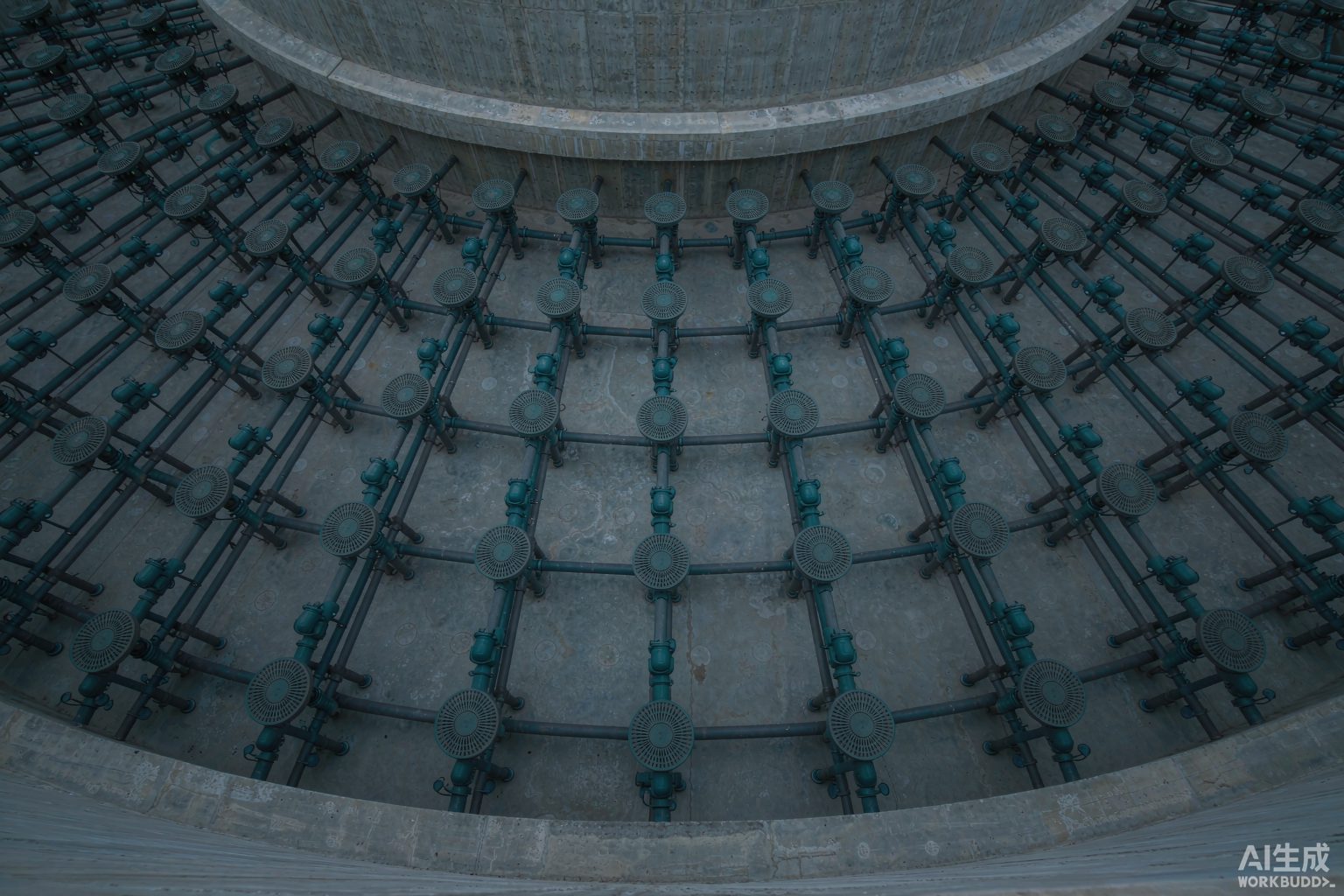

这一步是选型中最容易被「一步算完」的地方。厂家资料其实说得很清楚：曝气器数量有两条计算路径——
算法一（通气量法）：先算出全池总曝气风量，除以单只曝气器的合理通气量；
算法二（服务面积法）：用曝气区池面积，除以单只曝气器的服务面积。
而厂家给出的建议是：两个结果如果不一致，就要在参数范围内调整风机风量、曝气器数量、型式、单只通气量与充氧效率，最终使 N1 与 N2 收敛到同一个数。请注意这句话的含义——不是「两个算法互相验证」，而是「两个算法本身给了你一个可行域，你得在里面挑一个点」。
| 算法 | 公式 | 单只参数区间 |
|---|---|---|
| 算法一：通气量法 | N1 = 全池设计风量 ÷ 单只合理通气量 | 通气量 1.5~3.0 m³/(h·只) |
| 算法二：服务面积法 | N2 = 曝气区面积 ÷ 单只服务面积 | 服务面积 0.25~0.55 m²/只 |
| 另一套行业经验口径 | 按面积直接估 | φ215 约 3 只/m²；φ260 约 2 只/m²；φ300 约 1.5 只/m² |
| 高浓度工况 | 按需氧量加密 | COD > 800 mg/L 可加密至 4~5 只/m² |
把区间代进去，问题立刻显形。【自算】设曝气区面积 1000 m²、设计风量 5000 m³/h，用 φ215：
· 服务面积法：1000 ÷ 0.55 ≈ 1818 只（取下限面积）到 1000 ÷ 0.25 = 4000 只（取上限面积），两端差 2.2 倍；
· 通气量法：5000 ÷ 3.0 ≈ 1667 只到 5000 ÷ 1.5 ≈ 3333 只，两端差 2 倍。
也就是说，仅凭「在参数区间里选哪个点」，同一座池子的曝气器数量可以在 1667~4000 只之间浮动。真正把两个算法锁到一起的，是一个同时落在两个区间内的收敛点：例如取 2500 只，则单只服务面积 = 1000÷2500 = 0.40 m²（落在 0.25~0.55 ✔），单只通气量 = 5000÷2500 = 2.0 m³/(h·只)（落在 1.5~3.0 ✔）。这个点存在，但窗口很窄——这就是为什么曝气器选型不能只算一个数、也不能只让厂家报一个「推荐数量」。
九、单只曝气器有一个「经济风量窗口」，太小太大都不对
这一节的核心证据来自一次真实的台架对比。美国密歇根州 Frankenmuth 污水厂在 1986 年把粗孔曝气改为微孔曝气，其运行记录里有一组很说明问题的数字：单只曝气器风量取 1 scfm 时，实际氧转移效率折合 aSOTE 为 16.9%；风量翻到 2 scfm 时，aSOTE 降到 11.0%。同一台设备、同一种膜片，仅因为「每只分摊的风量」多了一倍，效率掉了约 35%。
这正是「服务面积／通气量参数区间」为什么必须以效率为前提来选的原因：把风量摊到更多曝气器上（降低单只通气量），能提高效率；但单只风量过低又会堵塞、并使管网在低负荷期受力恶化。工程上这个窗口大致是：
· φ215 盘式的经济通气量区间约 1.5~2.5 m³/(h·只)（产品标称范围 1.5~3.0，现场宜落在偏下部分）；
· 管式曝气器单根推荐通气量约 2~8 m³/(h·根)，超出会导致压损剧增或气泡合并；
· 单位池面积气量有一个上限判据：每平方米池面积气量超过 10 m³/h 时，气泡之间相互碰撞合并开始加剧，氧转移效率不升反降；
· 全厂设计气水比通常在 5∶1~15∶1 之间，取决于进水浓度与处理要求。
【自算】用上面的收敛点复核一遍：2500 只 × 2.0 m³/h = 5000 m³/h，除以池面积 1000 m² 得 5 m³/(h·m²)，距离 10 m³/h 的临界值尚有余量。但如果按「加密到 4 只/m²、单只 3.0 m³/h」布置，就是 12 m³/(h·m²)，已越过临界线——这是「高浓度废水就该加密」这条经验在浅池、大风量工况下最容易踩空的地方。若现场出现水面剧烈翻腾而溶解氧不上升的「假沸」现象，往往就是已经超过临界气速，此时增加风量只会浪费电。
还有一个几乎不花成本的失效来源：布气不均匀。同一根支管前端出气多、末端出气少时，实际有效曝气面积可能只有设计值的 70%~80%；曝气器安装水平度偏差超过 2 cm，就会造成局部水深不同，出现「浅水区过量曝气、深水区供氧不足」。老改造项目的池底不平整，这个问题非常普遍，而它的代价与结垢是同一量级。
十、现场怎么判断它坏了：五个信号与各自阈值
膜片污堵不是突发事件，它会在仪表与鼓风机趋势上留下五个同时出现的痕迹。关键判据是「同向、持续两个月」——单看一周的高溶解氧不是清洗理由，冬季混合液黏度上升本身就会压低 α、抬高风量需求。
| 信号 | 表现 | 常用阈值 |
|---|---|---|
| ① 同负荷下风量上升 | 维持同一溶解氧定值需要更多空气 | 同等进水负荷下风量持续上行 |
| ② 末端溶解氧下滑 | 池末端残余溶解氧低于目标 | 低于 1.5~2.0 mg/L |
| ③ 鼓风机背压上升 | 同风量下出口压力逐年上行 | 上升 50~100 mbar 即安排清洗 |
| ④ 年电耗爬升 | MLSS 与 F/M 稳定而 kWh 仍上行 | 12 个月滚动均值爬升 5%~10% |
| ⑤ 峰值风量不足 | 鼓风机已到能力上限仍达不到溶解氧 | 意味着已到风机容量边界 |
在设备侧，还有两个更直接的判据：一是膜片压差——新膜片通常 0.02~0.04 MPa，当压差超过 0.08 MPa 时，即使外观完好也应计划更换；二是效率衰减阈值——公开资料给出「氧转移效率下降 15% 以上」与「下降 20% 以上」两种更换触发线。两个阈值差 5 个百分点不是矛盾，而是不同膜片材质与不同核算口径下的工程习惯值，实务中建议以「清洗后能否恢复」来区分：清洗能回血的先清洗，清洗后仍不恢复的才更换。
十一、清洗与更换能挽回多少：四个真实的「回血」账本
| 项目／规模 | 问题 | 结果 |
|---|---|---|
| 英国某大型水务公司（微孔曝气系统） | 膜片污堵结垢，鼓风机背压高、能耗上升 | 不停产在线酸洗后：风量提升 65%，恢复原性能的 97%，同功率下送气量约为清洗前 2 倍 |
| 东亚某 12 万 m³/d 市政污水厂（两期改造） | 一期管式曝气器膜孔污堵、气泡聚并；二期盘式膜片应力开裂 | 换装 10 608 只 φ270 EPDM 盘式；一期背压 76 kPa（设计上限 81 kPa）、二期 57.3 kPa（上限 61 kPa）；改造后曝气能耗降约 48% |
| 东亚某 10 万 m³/d 市政污水厂 | 曝气占运行费用 55% 以上；系统总阻力升至 76 kPa；溶解氧波动 ±1.2 mg/L | 气流重构＋在线酸洗；能耗降 43%~49%，溶解氧波动收窄至 ±0.3 mg/L，回收期 ≤1.5 年，年减碳约 450 t |
| 美国新泽西 Ridgewood 污水厂 | 1983 年微孔改造后的性能维持 | 28% 的降耗幅度靠日常清洗维持（EPA 832-F-99-065） |
| 美国密歇根 Frankenmuth 污水厂 | 1986 年粗孔改微孔；进水含约 25%~30% 流量、50%~70% BOD 负荷的啤酒厂废水 | DWP 达 16~18 in w.g. 时安排气相清洗；清洗与 OTE 之间未建立相关关系——说明「清洗」恢复的是阻力，不必然恢复传质 |
| 华东某 10 万 m³/d 市政污水厂（风机侧） | 4 台 220 kW 罗茨风机，年电费约 620 万元 | 换 3 台 160 kW 空气悬浮风机＋恒压变风量；管网运行压力点 0.65→0.52 bar；吨水曝气电耗 0.35→0.21 kWh，年节电约 196 万度，回收期约 1.8 年 |
| 华东某 5 万 m³/d 园区污水厂 | 3 台罗茨风机 | 换 2 台空气悬浮风机（一用一备）；年电耗 186 万→139 万 kWh，年省约 32 万元 |
| 某 5 万 m³/d 污水厂（精准曝气整体方案） | 粗放曝气、过量供氧、需补加碳源 | 投资约 280 万元（磁悬浮风机＋可变孔曝气器＋传感器＋控制平台）；年省电费约 32.85 万元、药剂约 24 万元；综合回收期约 4.1 年 |
这张表里最值得停下来看一眼的是第 5 行（Frankenmuth）：清洗有效控制了 DWP，但未能与氧转移效率建立起相关关系。它提醒我们，「背压降下来了」和「传质恢复了」是两件事——背压管的是风机的电，传质管的是池子的氧。诊断时两个指标都要看，不能用一个代替另一个。
十二、鼓风机那一头：比功率、噪声与维护费
曝气的电费由「风量 × 压力 ÷ 效率」三者共同决定，只换曝气器不换风机，往往只能拿到一部分收益。三类常见鼓风机的对比大致如下：
| 类型 | 比功率 kW/(m³/min) | 噪声 dB | 年维护费 |
|---|---|---|---|
| 罗茨风机 | 4.2 | 105 | 约 8.2 万元 |
| 多级离心风机 | 3.6 | 92 | 约 4.5 万元 |
| 磁悬浮／空气悬浮离心鼓风机 | 2.9 | 78 | 约 0.3 万元（主要更换滤棉） |
两个容易被忽略、但直接决定回报率的特性：一是低负荷区间的效率保持能力——传统风机在风量需求降到 60% 时效率骤降，而悬浮类风机仍能维持较高效率，这对夜间进水低谷明显的市政厂意味着额外的 8%~12% 节电；二是调速方式的差别——从「工频运行＋阀门节流」改为变速调节，是比换设备更便宜的一步，而且往往先做。行业公开观点是，一套设计合理的曝气控制系统本身，就能带来 25%~40% 的曝气能耗下降（US EPA 相关结论），这部分收益与设备品牌无关。
此外还有合规侧的一条：鼓风机的噪声需符合《工业企业厂界环境噪声排放标准》，运行噪声宜低于 85 dB(A)。罗茨风机 105 dB 与悬浮风机 78 dB 之间的差距，往往直接决定是否需要在机房另做隔声。
十三、膜片寿命：同一块 EPDM，四种说法差到四倍
膜片是消耗品，寿命是选型核算里最容易出错的一项。而公开资料对同一种材质的预期寿命给出了互相打架的数——这不是厂商故意含糊，而是「寿命」这个词本身没有统一定义（是材料失效寿命，还是效率不达标的寿命？是市政工况还是高盐工况？）。
| 材质 | 寿命口径 1 | 寿命口径 2 | 寿命口径 3 |
|---|---|---|---|
| EPDM（三元乙丙） | 2~4 年（部分采购资料） | 3~5 年（设备技术资料） | 5~8 年（英文技术资料） |
| 硅橡胶 | 3~5 年 | 5~8 年 | 8~10 年 |
| 聚氨酯（PU） | 1~2 年 | 2~4 年 | — |
| PTFE 涂层／PVDF 氟橡胶 | 4~6 年（PTFE 涂层） | 10 年以上（PTFE 涂层） | 2~3.5 年（PVDF／氟橡胶，强腐蚀工况） |
差异的根源在工况而非材质本身。同一份资料给出的工况修正很有参考价值：优质 EPDM 在轻度工业废水（食品、饮料、粮油）可 3.5~5 年一换；在中高油脂或高悬浮物废水（屠宰、印染、造纸）降到 2~3 年；在高盐、酸碱波动工况降到 1.5~2 年；而劣质回收料 EPDM 在恶劣工业工况下只有 6 个月~1 年就会硬化开裂堵孔。两组极端数值可以量化这件事：含油量超过 50 mg/L 的印染废水中，普通 EPDM 约 6 个月后性能就明显下降；氯离子常年维持 3000 mg/L 以上的沿海石化园区，普通 EPDM 6 个月内可能出现脆化开裂。
十四、工程化实话
1. 样本值是「准入值」不是「设计值」。采购标书上写「清水 3.2 m 水深、SOTE ≥22%、动力效率 ≥4.5 kgO₂/kWh」是合理的准入门槛，但把它直接当设计工况代入风量计算，等于默认自己的池子是清水池。
2. 「按 0.8 打折」请写清是针对哪种水。市政污水按 0.7~0.8 折尚可讨论，含油、含高浓度表面活性剂的工业废水按 0.4~0.5 才是常态。这个数字是整个曝气选型里最贵的一个假设。
3. 曝气器数量必须两条路径收敛。只算通气量法或只算服务面积法，都会得到「看起来对、但落不进参数区间」的数量。收敛点存在，但窗口窄——这就是为什么厂家参数表给的是区间而不是点。
4. 低负荷期是曝气系统最危险的时候。此时不是「省电」，而是风量过低导致单只出气不足、管路只有顶部受气、膜片与管件受力恶化，反而更容易坏。
5. 「背压降了」不等于「传质好了」。清洗能恢复的是阻力；能否恢复传质，需要看溶解氧与风量的关系曲线。两个指标分别对应电费与出水，不能互相替代。
6. 先把控制做对，再考虑换设备。溶解氧单点定值、工频运行＋阀门节流这两件事不改，换任何一种高效设备都只能拿到一部分收益。
参考文献
- 《室外排水设计规范》GB 50014—2006（2016 年版）第 6.8 节供氧设施及条文说明（含第 6.8.3 条关于「曝气器充氧性能为标准状态下之值（0.1 MPa、20℃ 清水）」的说明）。
- 生态环境部《环境保护产品技术要求 中、微孔曝气器》HJ/T 252—2006（代替 HCRJ 031—1998），2006-06-01 实施。
- 《微孔曝气器清水氧传质性能测定》CJ/T 475—2015（管式微孔曝气器执行标准，含设计通气量、服务面积、阻力损失等技术指标）。
- SUEZ Water Handbook，Aeration systems（曝气系统：SOTR／SOTE／SSOTE／SAE 定义、清水试验与修正系数 Tp（α）／Td／Tt、空气含氧质量 0.3 kg/Nm³）。
- US EPA 832-F-99-065（1999），Wastewater Technology Fact Sheet: Fine Bubble Aeration。
- US EPA 600/R-94/100，Fine Pore Diffuser Case History for Frankenmuth, Michigan（1986—1988 运行记录、1 scfm 与 2 scfm 对应 aSOTE 16.9% 与 11.0%、DWP 16~18 in w.g. 清洗触发）。
- Xylem 技术资料（2019—2022）与 Diffuser Liquid Cleaning 案例报告（英国某大型水务公司：风量提升 65%、恢复原性能 97%）。
- HydropureWater，Diffuser Cleaning for Aeration Tanks: Engineering Guide（污堵五个现场信号与阈值：末端 DO 1.5~2.0 mg/L、背压升 50~100 mbar、年 kWh 爬升 5%~10%）。
- American Aeration，How Fine Bubble Diffusers Improve Oxygen Transfer（SOTE 2.0%~4.0 %/m；α 微孔 0.4~0.7、粗孔 0.65~0.9；Type I 无机结垢与 Type II 生物膜；气泡聚并）。
- Water & Wastewater，Diffused Aeration（Field OTE ≈ SOTE×α×F；微孔 α 0.4~0.65 对粗孔 0.6~0.85；F 0.6~0.9；算例 3000 kgO₂/d、26%／11% 清水 SOTE、比功率 0.022 kW/(m³/h)）。
- Studio Matrx，Aeration Design Principles for STPs 与 Wastewater Aeration Systems（α 0.4~0.8 微孔、β 0.90~0.98、F 0.8~0.9；SOTE 5~7 %/m、深池整体 25%~40%；现场 α≈0.46 的实测案例）。
- NIHAOWATER，Energy Audit for Aeration Systems（SOTR／SOTE／OTR／SAE 四指标；SAE 基准表：微孔优化 2.5~5.0、微孔典型 1.8~3.5、粗孔 1.2~2.0、低速表曝 1.2~2.5、高速表曝 0.8~1.5、射流 1.0~2.0、深井 3.5~6.0 kgO₂/kWh；θ=1.024）。
- 《膜孔参数及表面活性剂对微孔曝气器充氧性能的影响研究》（摘要：曝气系统能耗约占污水处理厂能耗 45%~75%；SOTE 随通气量、膜孔间距、膜孔孔径增大而降低；修正系数 α 随膜孔孔径增大而增大）。
- 罗涛等关于十二烷基苯磺酸钠（SDBS）对微孔曝气氧传质影响的中试研究结论（SDBS 0~20 mg/L 区间内 KLa 先减小后增大，经综述文献转引）。
- 庄健等、于江忠等关于孔径与曝气强度对充氧性能影响的既有研究结论（经综述文献转引）。
- AquaSust，Fine Bubble Disc Diffuser Upgrade Cuts Aeration Energy by 48% at 120,000 m³/d WWTP（一期管式 2 248 只@8 Nm³/h、背压 76 kPa；二期盘式 3 722 只、背压 57.3 kPa；换装 10 608 只 φ270 EPDM；φ270 SOTE ≥30%、理论动力效率 ≥4.5 kgO₂/kWh、阻力 ≤3.5 kPa）。
- AquaSust，Aeration System Energy Optimization for a 100,000 m³/d Municipal WWTP（曝气占运行费用 55% 以上；系统总阻力 76 kPa；溶解氧波动 ±1.2 mg/L→±0.3 mg/L；能耗降 43%~49%；回收期 ≤1.5 年；年减碳约 450 t）。
- 国内盘式微孔曝气器公开样本参数（φ215／φ260／φ300；服务面积 0.25~0.55 与 0.35~0.75 m²/只；膜片运行平均孔隙 80~100 μm；通气量 1.5~3 m³/(h·只)；水深 3.2 m 氧利用率 18.4%~27.7%；动力效率 4.46~5.19 kgO₂/kWh；曝气阻力 180~280 mmH₂O；安装高度 270／250／200 mm）。
- 国内微孔曝气器选型技术资料（曝气器数量两种算法：通气量法 N1 与服务面积法 N2，须收敛；φ215 约 3 只/m²、φ260 约 2 只/m²、φ300 约 1.5 只/m²；低负荷期风量不足导致空气管受力不均易破裂）。
- 国内曝气器技术资料（清水 3.2 m SOTE 18%~28%、6 m 清水 SOTE 30%~38%、动力效率 7~8.5 kgO₂/kWh；水深每增 1 m 氧利用率提升约 4~6 个百分点；运行 2~3 年膜片结垢后氧利用率衰减 20%~40%；实际污水工况效率打折 70%~80%；采购标书门槛 SOTE ≥22%、动力效率 ≥4.5 kgO₂/kWh）。
- 国内采购与技术百科资料（每平方米池面积气量超过 10 m³/h 时气泡合并加剧、效率不升反降；设计气水比 5∶1~15∶1；布气不均使有效曝气面积仅设计值 70%~80%；安装水平度偏差超过 2 cm 造成浅水区过量曝气与深水区供氧不足；池深 4~6 m 最佳、超过 6 m 效率增幅放缓）。
- 国内膜片技术与采购资料（EPDM／硅橡胶／聚氨酯／PTFE 涂层／PVDF 的寿命与工况对应；膜片压差新片 0.02~0.04 MPa、超过 0.08 MPa 应计划更换；硬度超过 300 mg/L 时微孔可能 6 个月内部分封闭；国际品牌 400~600 元/只、国内品牌 200~350 元/只；300 万次开合测试；效率下降 15% 或 20% 两种更换阈值）。
- 国内鼓风机技术资料（同工况比功率：罗茨 4.2、多级离心 3.6、磁悬浮 2.9 kW/(m³/min)；噪声 105／92／78 dB；年维护费 8.2／4.5／0.3 万元；低负荷保持高效与 8%~12% 额外节电；电机效率与噪声合规要求）。
- 国内污水厂改造案例报道（华东某 10 万 m³/d：4×220 kW 罗茨→3×160 kW 空气悬浮，压力点 0.65→0.52 bar，吨水曝气电耗 0.35→0.21 kWh，年节电约 196 万度，回收期约 1.8 年；华东某 5 万 m³/d 园区厂年电耗 186 万→139 万 kWh）。
- 国内精准曝气整体方案公开材料（某 5 万 m³/d 厂投资约 280 万元、年省电费约 32.85 万元与药剂约 24 万元、综合回收期约 4.1 年；含「曝气控制系统本身可降耗 25%~40%」的 EPA 结论转引）。
说明：本文数据均标注来源性质。设备样本参数、厂商案例与第三方检测数据在引用时已分别注明，读者在用于设计或比价前，建议回原始标准文本与检测报告复核。
