中试至工程化（DN15 至 DN1000；单阀流量 0.1 至 2000 m³/h；配套 300 至 1000 MW 机组及 5 万至 20 万 m³/d 污…工业水处理调节阀：口径不是管径，可调比不是 30
泵死在吸入口，阀死在出口侧；泵怕「吸不上来」，阀怕「降不下去」。这两件事，用同一套经验去判断，方向是反的。
一台 DN100 的调节阀，配在 DN100 的管道上，看起来很对。可它在现场常年开在两成以内，操作工以为自己「调得细」，维修工以为介质脏，采购以为这家阀质量不行。真实原因往往简单到没人愿意相信：这只阀从选型那天起就太大了。而「阀门口径可以比管道小两个规格」这句话，写在很多选型手册的第二页，却几乎没人照着做。
一、一个 DN100 的阀，为什么常年开在 13%
先算一遍。某除盐水输送支管 DN100，设计流量 42 m³/h（对应管内流速 1.50 m/s，这是个很正常的取值）。实际运行常年只跑 12 m³/h，阀上可用压差 1 bar。按 Kv 的定义：
而一只 DN100 单座调节阀的额定 Kv 大约 100，甚至 160。取 100 算，线性特性下所需开度只有 12%。这就是「DN100 的阀开 12%」的全部来历——不是阀坏了，是这只阀的流通能力是工况需求的八倍。
反过来，如果配一只 DN50（额定 Kv 约 40），同样工况开度约 30%；配 DN40（Kv 约 25），开度约 48%，正好落在工程推荐的常用区间。管道一寸没改，阀小了两档，钱还省了。
为什么这两件事可以不一致？因为管径和阀径服从的是两个不同约束。管径由「输送流速」和「管网经济性」定，DN100 在 1.5 m/s 下跑 42 m³/h 很合理，这个选择没错；阀径由「给定压差下要过多少流量」定，它只关心 Kv。没有任何一条设计规范要求调节阀的口径等于管道口径。 相反，通用做法是：调节阀口径可以比接管小两个规格——接管 DN250 时，调节阀可以选 DN150［5］。
这条规则在工程上有一个前置条件，后面第七节会算：缩径必须连出口一起扩，否则省下的阀钱会变成下游管道的磨损。
二、先把三个单位对齐：Cv、Kv、DN
选型出错的第一步很少发生在计算上，而发生在把样本上的数字填进软件的那一刻。全世界只有两种流通能力单位，它们在阀门样本、选型软件、技术协议里混着用，换算系数又没有一个是整数。
| 符号 | 定义（介质与条件） | 单位 | 换算 |
|---|---|---|---|
| Cv | 60 °F（15.6 ℃）清水，阀两端压差 1 psi 时，每分钟通过的美制加仑数 | US gal/min | Cv ≈ 1.167 Kv |
| Kv | 5~40 ℃ 清水，阀两端压差 1 bar 时，每小时通过的立方米数 | m³/h | Kv ≈ 0.857 Cv |
| DN | 公称通径，只描述接口尺寸，不描述流通能力 | mm | 与 Kv 无固定对应 |
这两个定义看上去只是英制与公制之差，实际差了约 17%。一只标 Kv = 40 的阀，若被当成 Cv = 40 填进进口选型软件，软件会认为它只有 34 的流通能力，选出来的结果是「流量不够」，现场只会得出一个结论：泵选小了。反过来把 Cv 当 Kv 填，阀会大 17%，直接往小开度方向推一把。两个方向的错误都不会在调试时暴露，只会在半年后以「冲蚀」「内漏」「调不稳」的形式回来。
更麻烦的是 DN 与 Kv 的关系。GB/T 4213—2008 只规定「额定流量系数的实测值与规定值的偏差不超过 ±10%（Kv ≤ 5 时 ±20%）」［3］，它保证的是同一型号的制造一致性，不保证口径与流通能力有一一对应。同一只 DN100 阀体，换等百分比内件、换线性内件、换笼式多级内件，Kv 可以差两三倍。所以「DN100 的阀 Kv 是多少」这个问题，在样本上没有答案，只有具体型号上才有。
三、压差的三个门限：气蚀起始、阻塞流、闪蒸
水处理里的调节阀，绝大多数时候不是在「调节」，而是在「消耗压头」。0.6 MPa 的来水放进常压池，5 bar 压差全部要在这只阀上吃掉。而液体在阀内经过缩径处时，压力并不是平稳下降的——它会先掉到一个比阀后压力更低的谷底（缩径处，vena contracta），然后在阀腔和下游扩压段里再回升一部分。这个「先掉后升」的形状，决定了三件事。
ΔP阻塞 = FL² × (P₁ − FF × Pv)
FF = 0.96 − 0.28 × √(Pv / Pc)
P₁ 阀前绝对压力；Pv 运行温度下的饱和蒸汽压；Pc 热力学临界压力（水 22.064 MPa）；FL 液体压力恢复系数；xFz 允许压差比
三个门限对应三种状态，判据只有一条分界线：阀后压力 P₂ 与饱和蒸汽压 Pv 谁高。
- P₂ > Pv，且 ΔP 超过气蚀起始值：缩径处生成气泡，到阀后压力回升区溃灭。溃灭点就在阀体内壁、阀芯、阀座附近，微射流反复锤击金属，形成蜂窝状凹坑，同时发出碎石流过般的声音。这是气蚀。
- P₂ < Pv：气泡出了阀也不溃灭，整段下游管道里都是汽液两相。这是闪蒸。损伤形式完全不同——不是麻点，是顺着流向的一道道平滑沟槽，位置在阀体和下游管，不在阀座。
- ΔP 超过阻塞流压差值：缩径处的汽腔已经把整个流通截面占满，此时再降低阀后压力、再开大阀门，流量都不会增加。这是阻塞流。
把水处理最常见的工况代进去算一遍：阀前 0.6 MPa（绝压，约相当于 0.5 MPa 表压的来水），水温 25 ℃，Pv = 3.17 kPa，FF = 0.957。
| 阀型 | FL | xFz | 气蚀起始 ΔP | 阻塞流 ΔP |
|---|---|---|---|---|
| 中线蝶阀 | 0.65 | 0.35 | 2.1 | 2.5 |
| V 型调节球阀 | 0.60 | 0.30 | 1.8 | 2.2 |
| 单座／套筒阀 | 0.85 | 0.55 | 3.3 | 4.3 |
| 多级降压阀 | 0.96 | 0.85 | 5.1 | 5.5 |
读这张表要注意一件事：0.6 MPa 进、常压池出，压差是 5 bar。也就是说，一支 DN100 中线蝶阀在这个位置上从投运第一天起就已经超过了阻塞流门限（2.5 bar），而且至少从 2.1 bar 起就在气蚀。现场那句「这只蝶阀开 40% 和开 80% 流量差不多」，不是执行机构的问题，是物理规律。
这里有一个非常容易被忽视的方向性问题。Cv 公式里用的是 ΔP，而一旦进入阻塞流，ΔP 必须替换成 ΔP阻塞，否则算出来的 Cv 偏大，选出来的阀偏小。整个选型过程里，这是唯一一处「算错会导致选小」的地方——其它所有环节（余量、圆整、口径放大）算错都是往大里偏。所以这一项不能省。
四、FL 平方一下，就是你能用掉的那一份 P₁
表 2 最后三列的数字不是巧合。把 ΔP阻塞 除以 P₁，会得到一个几乎不随压力、温度变化的常数：

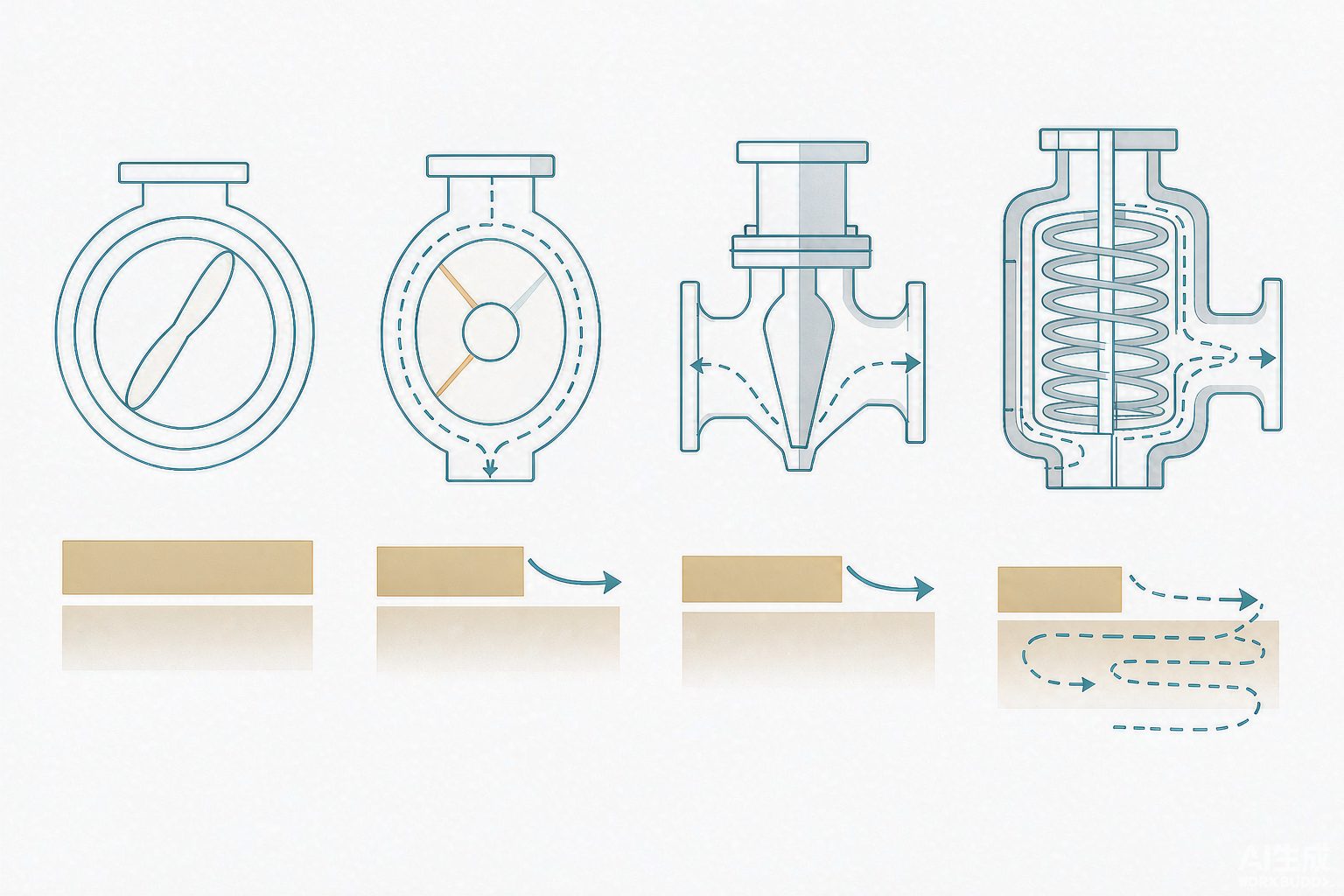

| FL | FL² | 含义：最多能吃掉多少 P₁ | 典型阀型 |
|---|---|---|---|
| 0.60 | 36% | 入口压力只有三成六可以消耗掉 | V 型球阀 |
| 0.65 | 42% | 四成二 | 中线／双偏心蝶阀 |
| 0.85 | 72% | 七成二 | 单座阀、套筒阀 |
| 0.96 | 92% | 九成二 | 多级降压、迷宫式 |
这个算法在三种阀前压力下都验证过：蝶阀的阻塞压差占 P₁ 的比例恒为 42%（4 bar 时 1.69、6 bar 时 2.53、16 bar 时 6.76）。所以「这只阀能承受多大压差」这个问题本身就问错了，正确的问法是「这只阀能承受入口压力的百分之多少」。 把入口压力提高，能消耗的压差数值会同比例提高，比例不变。
然后是本篇最反直觉的一条：流道越顺、压损越小的阀，FL 越小，能吃的压差也越小。
原因在「压力恢复」四个字。蝶阀和球阀的流道几乎是直的，缩径处之外很快就扩开，于是下游扩压段把压力收回来很多——收得越狠，说明缩径处被压得越低。缩径处的压力越低，越容易低于 Pv，气泡越容易生成。反过来，单座阀的流道绕、多级阀的流道被切成十几段，每一段只承担一小部分压降，压力根本没有机会掉到谷底，气泡就长不出来。
同一个「阻力小」，在能耗账上是优点，在气蚀账上是缺点。这就是为什么脱硫浆液、除盐水、高压差排放这些位置上，工程上宁可要一只又笨重、压损又大的多级降压阀，也不用那只「效率更高」的蝶阀。用蝶阀省下来的那点压头，会在半年后以更换阀内件的形式付回去。
五、温度把门限往下压：Pv 是运行温度的函数
表 2 用的是 25 ℃ 的水。水处理系统里真正麻烦的从来不是 25 ℃。
| 水温 ℃ | Pv（kPa，绝压） | FF | 工程含义 |
|---|---|---|---|
| 20 | 2.34 | 0.957 | 常温清水，气蚀门槛几乎只由压差决定 |
| 40 | 7.38 | 0.955 | 夏季循环水回水温度区间 |
| 60 | 19.9 | 0.952 | 热水系统、部分工艺回用水 |
| 80 | 47.4 | 0.947 | 除氧器前、部分凝结水 |
| 100 | 101.3 | 0.941 | 等于一个大气压：放到常压必闪蒸 |
| 120 | 198.5 | 0.933 | 高温凝结水、二次蒸汽系统 |
| 175 | 892 | 0.904 | 中压锅炉给水 |
Pv 大约每升高 20 ℃ 翻一倍。这个规律带来两个非常具体的后果。
第一个：100 ℃ 是分水岭。 到 100 ℃，Pv 正好是一个标准大气压，任何把水放到常压的阀都在闪蒸，与阀型、材质、开度全都无关。闪蒸不是「阀没选好」，是「这股水的温度决定了它到常压就要变蒸汽」。
第二个：同一只阀，夏天和冬天不是同一只阀。 循环水 15 ℃ 时 Pv = 1.7 kPa，35 ℃ 时 5.6 kPa——看着都很小，但当阀后本来就接近常压时，这个差值直接决定气蚀起始压差。用设计工况的 25 ℃ 算一遍就交付，到了七月现场开始有异响，是很典型的一条时间差。
把上一篇文章里那个除氧器的例子接过来：104 ℃ 给水的 Pv ≈ 117 kPa，超过大气压。所以给水泵的吸入口必须被抬到 20 m 水柱以上才能不汽蚀；同一个数字换到阀门上，结论是——除氧器之后的任何调节阀，只要阀后压力低于 117 kPa，就在闪蒸。这不是两个问题，是同一个 Pv 在两个位置上的两次考试。

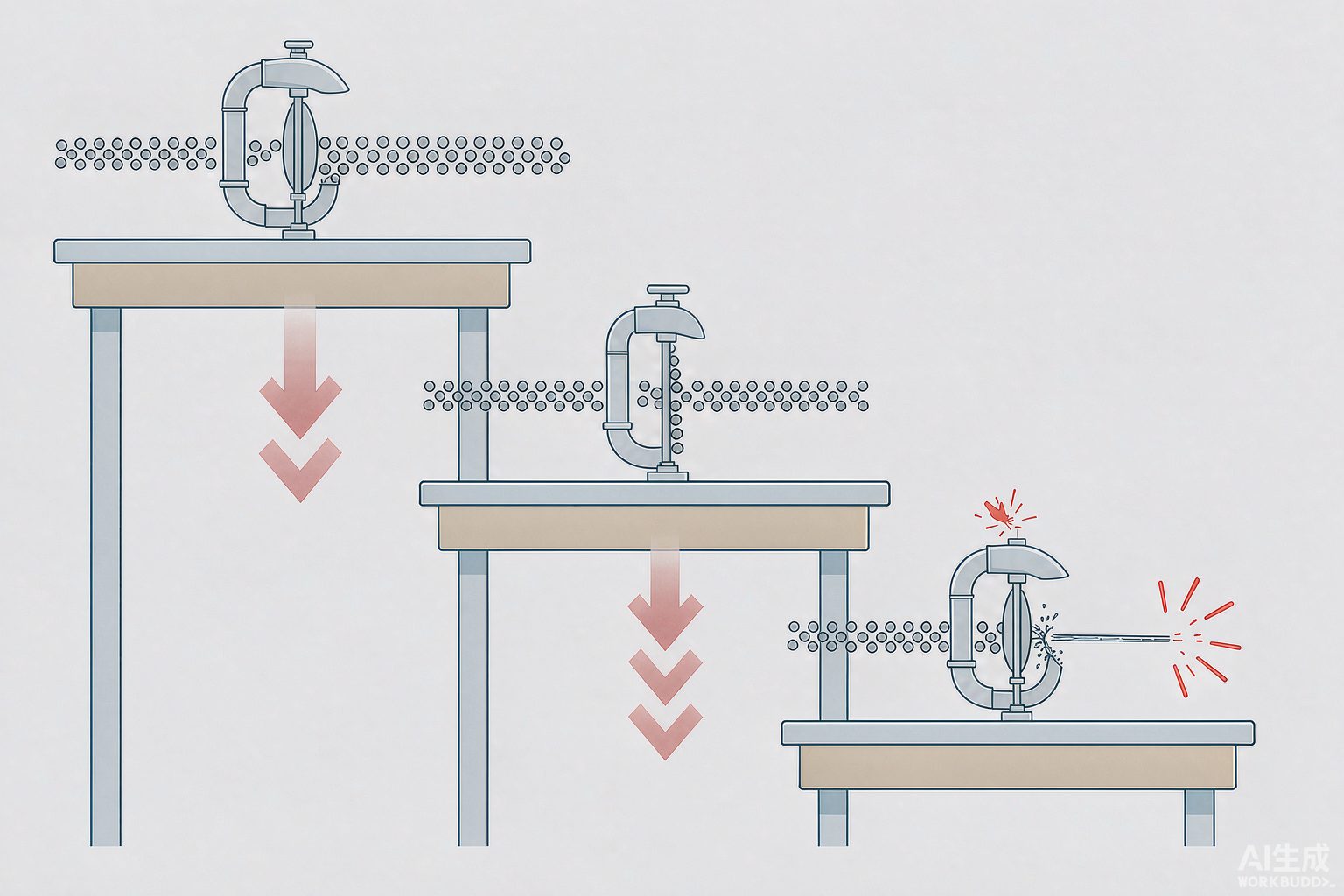

六、可调比的三重打折：样本 30，工程 8
阀门样本上的可调比通常写 30:1，好一点的写 50:1 甚至 100:1。这个数字没有造假，但它描述的是「全行程 0~100% 之间 Kv 的比值」。而工程上这只阀不会在 0% 和 100% 工作。
| 环节 | 折扣来源 | 剩余可调比 |
|---|---|---|
| 样本标称 | 全行程 0~100% 的 Kv 之比 | 30 |
| 第一折：只在 10%~90% 开度内工作 | 该区间内 Kv 之比 = 300.8 | 约 15 |
| 第二折：串联管道 S = 0.3 | × √0.3 = 0.548 | 约 8.2 |
| 第二折：串联管道 S = 0.1 | × √0.1 = 0.316 | 约 4.7 |
| 第二折：串联管道 S = 0.05 | × √0.05 = 0.224 | 约 3.4 |
S 是阀全开时阀上压降与系统总压降（含阀）的比值。它把「阀的特性」和「管路的特性」耦合起来：S 越接近 1，管路阻力越小，阀的实际工作特性越接近样本给的理想曲线；S 越小，管路阻力占比越大，特性曲线被压得越扁，可调比掉得越快。
这里有一个必须承认的两难：S 大，可控性好，但阀上要白扔压头，泵得选大、电费常年多付；S 小，省电，但特性畸变、可调比掉到 5 以下，小流量工况调不稳。 早期教材建议 S 取 0.3~0.6，近年工程实践普遍下调到 0.1~0.3，高压系统可以到 0.05［6］——这个变化本身就是「节能压力」压过了「控制品质」的结果。选型计算里做可调比验算时，习惯直接取 R = 10，原因就在这里：30 是理想值，10 才是能拿来算账的值。
这条账最直接的用法是：算一下工况的最大／最小流量比。如果这个比值是 6:1，而 S = 0.1 时可用可调比只有 4.7，那么这只阀无论选多大都不够——选大了小流量不可控，选小了最大流量过不去。唯一的出路是分程：大小两只阀并联，小流量走小阀，超过阈值切大阀。水处理里加药、曝气支管、回流污泥这三个位置最常撞上这个局面。
七、小开度不是「调不精确」，是「在高速射流里」
很多人把「阀开度小」理解成精度问题，实际它首先是寿命问题。等百分比特性下，20% 开度时的流通面积只有全开时的百分之几，同样的流量必须从一个小得多的口子里挤出去，局部流速可以是全开时的十几倍。冲蚀速率与流速的 2~4 次方成正比——流速翻倍，磨损速率涨 4 到 16 倍。
这就是「拉丝侵蚀」（wire drawing）的来历：密封面在微小开度下被高速含固射流反复刮，很快磨出一道沟。关到位时看起来还算严，一开就漏，而且越漏越冲、越冲越大。上一节说的「选大了」这件事，最终在这里结账。
| 阀门口径 | 非闪蒸工况 | 闪蒸工况 |
|---|---|---|
| ≤ DN50 | 10 | 5 |
| DN65 ~ DN150 | 8 | 4 |
| ≥ DN200 | 6 | 3 |
表 6 的注里还有一条：套筒阀和抗气蚀调节阀允许放宽到上表的 1.5 倍。另外一组常被引用的数值是阀后管道流速——清洁液体 3~5 m/s，含固介质 1.5~3 m/s［17］。这两组数不冲突，一组管阀内、一组管阀后，但都指向同一件事：阀后的管子是要单独验算的。
现在回到第一节那条「阀可以比管小两档」，把它的代价算清楚。同一股 42 m³/h 的水：
| 下游管内径 | 42 m³/h 时流速 | 12 m³/h 时流速 | 判断 |
|---|---|---|---|
| DN100（内径约 102 mm） | 1.50 m/s | 0.53 m/s | 正常 |
| DN80（内径约 78 mm） | 2.35 m/s | 0.83 m/s | 正常 |
| DN50（内径约 51 mm） | 6.02 m/s | 2.13 m/s | 满负荷超限 |
所以，「阀门口径比管道小两档」这条规则的完整版本是：阀体可以缩，阀后的管子必须扩，且阀后要留至少 10 倍管径的直管段让射流耗散掉。DN100 的管配 DN50 的阀，阀后立刻扩回 DN100，流速从 6.02 m/s 落到 1.50 m/s——这一步不做，省下来的阀钱会在下游 10D 管段上一段一段还回去。
八、各工段的阀型与失效模式
水处理没有「一种阀通吃」。同一个厂里，进水、曝气、排泥、加药、脱硫、高压膜，六七个位置的介质差异大到不能共用一套材质与结构判断。
| 工段 | 介质特征 | 常用阀型 | 主要失效模式 | 一条具体注意 |
|---|---|---|---|---|
| 进水井、格栅后 | 含砂、纤维、漂浮物 | 金属密封闸阀、刀闸阀 | 砂粒嵌入密封面 | 软密封蝶阀不宜放此位，砂粒嵌进橡胶后密封很快衰减 |
| 曝气支管 | 常温空气 | 蝶阀（等百分比） | 可调比不足、低频喘振 | 按最大与最小风量双点校核开度，不能只按最大 |
| 二沉池排泥 | 活性污泥，含固 0.5%~1% | 刀闸阀、偏心蝶阀 | 沉积、干结、卡涩 | 全通径无死区，配冲洗接口；长期不动作的阀要定期活动 |
| 污泥脱水进料 | 含固 3%~5%，易结块 | 刀闸阀、管夹阀 | 密封面磨穿、阀腔堵塞 | 口径常放大一级，按通过能力而非流量选 |
| 加药（PAC、PAM、酸碱） | 腐蚀、易结晶 | 隔膜阀、衬氟球阀 | 结晶卡死、垫片溶胀 | 每种药剂单独定材质，不能全厂统一选材 |
| 脱硫浆液 | 含固 15%~30%，Cl⁻ 高 | 衬胶蝶阀、偏心旋转阀、结构陶瓷阀 | 磨蚀与氯腐蚀叠加 | 先判断是磨料型还是压力型损伤，再定花钱方向 |
| 高压 RO 进水与浓水 | 高盐、高压 | 截止阀、针阀 | 氯离子点蚀、阀杆咬死 | 按氯离子浓度选 316L／2205／2507，高氯浓水不宜用 304 |
| 除盐水、锅炉给水 | 高温、高压差 | 多级降压套筒、迷宫式 | 气蚀、高速射流冲蚀、内漏 | FL 要 0.9 以上，且必须按最大关闭压差校核执行机构推力 |
加药这一行值得单独说一句，因为它和别的工段逻辑不同。计量泵是容积式设备，一个冲程排一个固定体积，出口天生是脉冲流。所以加药管路上的阀门不是「调节」用的，而是三件套：背压阀（建立稳定背压，防止虹吸与回流，保证每次冲程的排出量可重复）、脉冲阻尼器（气囊或膜片吸收脉冲，把脉冲流拉平成接近连续流）、安全阀（关阀憋压时泄放）。少了背压阀，计量精度谈不上；少了阻尼器，下游仪表和管路的振动会先出问题。常见的 500 L/h、0.5 MPa、PVC 泵头配置，就是按这三件套配的［19］。
九、真实案例账本
下面这些案例有一个共同点：改造前的问题描述几乎都一样——「长期小开度、冲蚀、内漏」。但处置方式分成了两类，一类改级数，一类改材质。分清楚这两类，比记住任何一个案例都有用。
| 对象 | 关键参数 | 原问题 | 处置 | 结果 |
|---|---|---|---|---|
| 开封电厂 2×630 MW 汽动给水泵最小流量阀 | 原为 6 in 多级套筒分级降压结构 | 经常处于较小开度，冲蚀严重、阀芯散架、内漏，多次修理无效 | 2013 年换三维多级降压内件（压缩、扩张、回转、合流、分流、多级六种手段），压力不集中在某一级 | 报道时使用多年未再泄漏［8］ |
| 某厂锅炉给水调节阀 | 主给水最大 260 t/h（正常 220）、175 ℃、P₁ 14 MPa、P₂ 10→9.4 MPa | 套筒结构受高压中温给水冲刷 | 改环流对冲式窗口内件；同时给水泵改变频，母管压力 16~17 MPa 降至 13~14 MPa | 运行一年，180 t/h 时开度 48%（设计 53%），内件完好，泄漏试验达 GB/T 4213—2008［9］ |
| 国能哈尔滨热电 2×350 MW 再循环最小流量阀 | 2013 年投产，深度调峰频繁动作 | 汽水冲蚀叠加疏水杂质，内漏 | 顶部导向重荷型、轴流多级降压，气蚀点远离密封面 | 厂商称阀体 30 年、内件 15 年（商业口径）［11］ |
| 皖能铜陵 1×1000 MW CV 最小流量阀 | 进口 CV 阀内漏，备件贵、交期长 | 内漏造成间隙流冲蚀 | 保留原阀体、阀盖、执行器，仅换八级节流内件（第 1 级固定孔板、第 2 级堆焊司太立硬密封、3~8 级可变面积抗气蚀副） | 国内首台 1000 MW 级国产化改造［10］ |
| 某电厂石灰石浆液阀 | Cl⁻ 40000~60000 mg/L，含石灰石颗粒 | 衬胶蝶阀与衬四氟阀寿命仅 2~3 个月，双相钢难过 6 个月 | 改结构陶瓷（氧化锆）球阀／C 阀 | 陶瓷开关阀 5 年以上、陶瓷调节阀 3 年以上（厂商公开资料）［12］ |
| 某铜矿尾矿浆管道 | 含固 30% 级浆料 | 金属内衬阀维护周期 3 个月 | 改陶瓷内衬 | 维护周期延至 2 年（商业资料）［21］ |
前四例改的全是「把一级压差拆成多级」，一个材质都没动；后两例改的全是材质，级数没动。这不是巧合，是两类不同损伤的正确解法：
- 压力型损伤（气蚀、闪蒸、小开度高速射流）：能量集中在某一处，解决办法是分散——多级降压、改变流向、阀后串孔板、把阀挪到静压更高的位置。换再硬的材质，也只是把失效时间从三个月推到六个月。
- 磨料型损伤（颗粒冲刷、磨蚀）：能量不一定高，但磨料一直在。解决办法是换材质、降流速、去掉死区。把级数加到八级，颗粒照样磨。
现实里两者常常叠加：脱硫浆液阀既磨又蚀，所以现场看到的方案往往是「多级降压 + 结构陶瓷 + 无死区结构」三件一起上。判断顺序应该是：先从参数算出有没有气蚀或闪蒸（第三节的公式），有就是压力型优先；算出来没有，而介质含固超过 5%，那就是磨料型优先。先算，再定花钱的方向。
十、四处要打问号的公开说法
十一、现场八条检查清单
- 报给厂家的不是 DN，是三个工况。 最小、正常、最大流量，每个工况配一组 P₁、P₂、温度、密度。只给「设计流量 + 公称压力」的数据表，无法判断小流量是否可控、最大流量是否阻塞。
- 要 FL、xFz、Kv、预计开度四个数。 只报 Kv 的报价单不算选型。预计开度要按常用工况给，不是按最大工况。
- 自己算一遍阻塞流压差。 ΔP阻塞 = FL²(P₁ − FF·Pv)，与设计压差比。超了就必须多级，别指望开大阀。
- Pv 用运行温度，不用设计温度。 循环水夏天 35 ℃ 与冬天 15 ℃，Pv 差三倍以上。
- 可调比按 10 验算，不按 30。 流量比超过 8 就考虑大小阀分程。
- 出口流速按下游管内径算，不是阀体口径。 缩径必须配扩径段，阀后留 10D 直管。
- 执行机构推力按最大关闭压差算。 不是正常运行压差——启泵憋压、异常切换时的压差才是推力上限；失气／失电位置写进技术协议。
- 泄漏等级按工段定，不按「越高越好」。 加药、切水、隔离用 Ⅵ 级软密封；高温高压用 Ⅳ 级金属密封，本来就不该承诺零泄漏（GB/T 4213 里 Ⅳ 级是 10⁻⁴ × 额定容量，Ⅵ 级才按气泡数计）［3］［20］。
十二、一句话收尾
泵的选型余量是「往上加」，阀的选型余量是「往下减」——这是同一套工程直觉在两个元件上的相反结论。把阀选大一点，看起来安全，实际是把这只阀推进了小开度的高速射流区，同时把可调比从 30 打到 8。真正该留余量的地方不在口径上，在压差的核算上：算清楚这只阀能不能吃掉这份压差，比把它买大一号有用得多。
参考文献
- IEC 60534-2-1:2011, Industrial-process control valves — Part 2-1: Flow capacity — Sizing equations for fluid flow under installed conditions.
- ISA 75.01.01, Flow Equations for Sizing Control Valves；ISA 75.17, Control Valve Aerodynamic Noise Prediction.
- GB/T 4213—2008《气动调节阀》：额定流量系数偏差、固有流量特性、泄漏等级 Ⅰ~Ⅵ、气室密封性与耐压强度条款。
- GB/T 17213.2《工业过程控制阀 第 2-1 部分：流通能力 安装条件下流体流量的计算公式》。
- 《调节阀的计算、选型方法》：液体流速极限表（按口径与是否闪蒸分档）、调节阀口径可比接管小两个规格、噪声预估 85 dB 限值。
- 《调节阀口径计算步骤中有关问题说明》：S 值取 0.1~0.3（高压系统可至 0.05）、理想可调比 R = 30 与工程验算取 R = 10 的说明。
- 《调节阀选型的「小开度陷阱」》：开度长期低于 30% 时的拉丝侵蚀（wire drawing）与推荐工作区间。
- 《梅索尼兰高压抗汽蚀调节阀超临界机组应用案例》（全球阀门网，2013）：开封电厂 2×630 MW、6 in 多级套筒最小流量阀的改造过程与六种降压手段。
- 《锅炉给水调节阀改造与运行周期探讨》：主给水 260 t/h、175 ℃、14 MPa 工况参数，环流对冲式窗口改造与一年后开度实测。
- 《国内首台 1000 MW CV 最小流量阀国产化改造成功》（中国经济网，2017-07-28）：皖能铜陵项目，八级节流内件结构。
- 国能哈尔滨热电有限公司给水泵再循环最小流量阀改造项目公开资料（厂商口径：阀体 30 年、内件 15 年）。
- 金泰美林《苛刻工况攻关案例分享——燃煤电厂脱硫篇》：Cl⁻ 40000~60000 mg/L 工况下衬胶、衬四氟、双相钢与结构陶瓷阀的寿命对比（商业资料）。
- 《脱硫蝶阀在有色金属冶炼烟气脱硫系统应用》：中线衬胶蝶阀 24 个月与普通蝶阀 10 个月的对比（商业资料）。
- 《基于 3D 打印迷宫式调节阀结构改造及流动特性仿真研究》（学位论文，2024）：迷宫式与迷宫-对冲组合式流道降压能力对比，国能康平电厂 600 MW 机组最小流量阀为对象。
- 《水处理工程阀门配置要点》：进水、曝气、排泥、加药、消毒、反冲洗各工段的阀型与失效对策（行业技术资料）。
- IAPWS 水与水蒸气物性：饱和蒸汽压与临界参数（Pc = 22.064 MPa，Tc = 647.096 K）。
- 控制阀出口流速限值：清洁液体 3~5 m/s、含固介质 1.5~3 m/s；气体按马赫数 0.3 控制（ISA 75.01、IEC 60534-8-3）。
- 《关于调节阀在聚甲醛装置的应用探讨》：液体出口流速原则上不大于 3 m/s 的工程取值。
- 计量泵加药系统附件配置资料：背压阀、脉冲阻尼器、安全阀的功能分工与 500 L/h、0.5 MPa、PVC 泵头常规配置。
- GB/T 4213—2008 泄漏等级表：Ⅳ 级 10⁻⁴ × 额定容量（水）、Ⅵ 级按阀座直径计气泡数（DN25 0.15 mL/min、DN100 1.7 mL/min、DN200 6.75 mL/min）。
- 《耐磨调节阀门》行业资料：陶瓷内衬在铜矿尾矿浆管道将维护周期由 3 个月延至 2 年（商业资料）。
- 石灰石浆液调节阀故障分析资料（含固 30%、DN100、普通单座配四氟软密封，12 个月后出现开度波动、内漏与蜂窝状凹坑的案例分析）。
本文所引案例与数值均来自公开文献、国家标准与厂商公开资料，标注见文内编号。厂商提供的数据仅代表其自身工况，选型请以本项目实测参数重新核算。文中自算表格的公式与取值已在正文列出，可复核。
