中试至工程化（数十至数万 m³/d）电芬顿（Electro-Fenton）：让阴极"现产现用"过氧化氢，难降解工业废水的高级氧化利器
传统芬顿靠外购双氧水 + 投加亚铁，存在 H₂O₂ 储存运输风险、药剂成本高、铁泥量大三大痛点。电芬顿把"产氧化剂"和"芬顿反应"合进一个电解槽：阴极原位把溶解氧还原成 H₂O₂，Fe³⁺ 在阴极被还原回 Fe²⁺ 循环使用。本文用公开同行评审文献的真实账本，把机理、参数、电极与多行业案例一次说清。
一、原理：阴极产 H₂O₂ + 铁循环，把芬顿"电解驱动"
电芬顿的核心是三套反应在电解槽里闭环耦合（机理为学界长期共识，Bohrium、lvxunhk 技术综述均给出一致方程）：
- 阴极产 H₂O₂（2e⁻ 氧还原）：O₂ + 2H⁺ + 2e⁻ → H₂O₂。阴极通入空气/氧气，在酸性条件下把溶解氧还原成过氧化氢——这正是 EF 取代外购 H₂O₂ 的关键。
- 芬顿主反应：Fe²⁺ + H₂O₂ → Fe³⁺ + ·OH + OH⁻。生成的 ·OH（标准氧化还原电位 2.80 V vs NHE）无选择性、强氧化，攻击绝大多数有机物。
- 铁离子再生（闭环关键）：Fe³⁺ + e⁻ → Fe²⁺。反应中被氧化的 Fe³⁺ 在阴极被还原回 Fe²⁺，催化剂循环使用，铁泥显著减少。

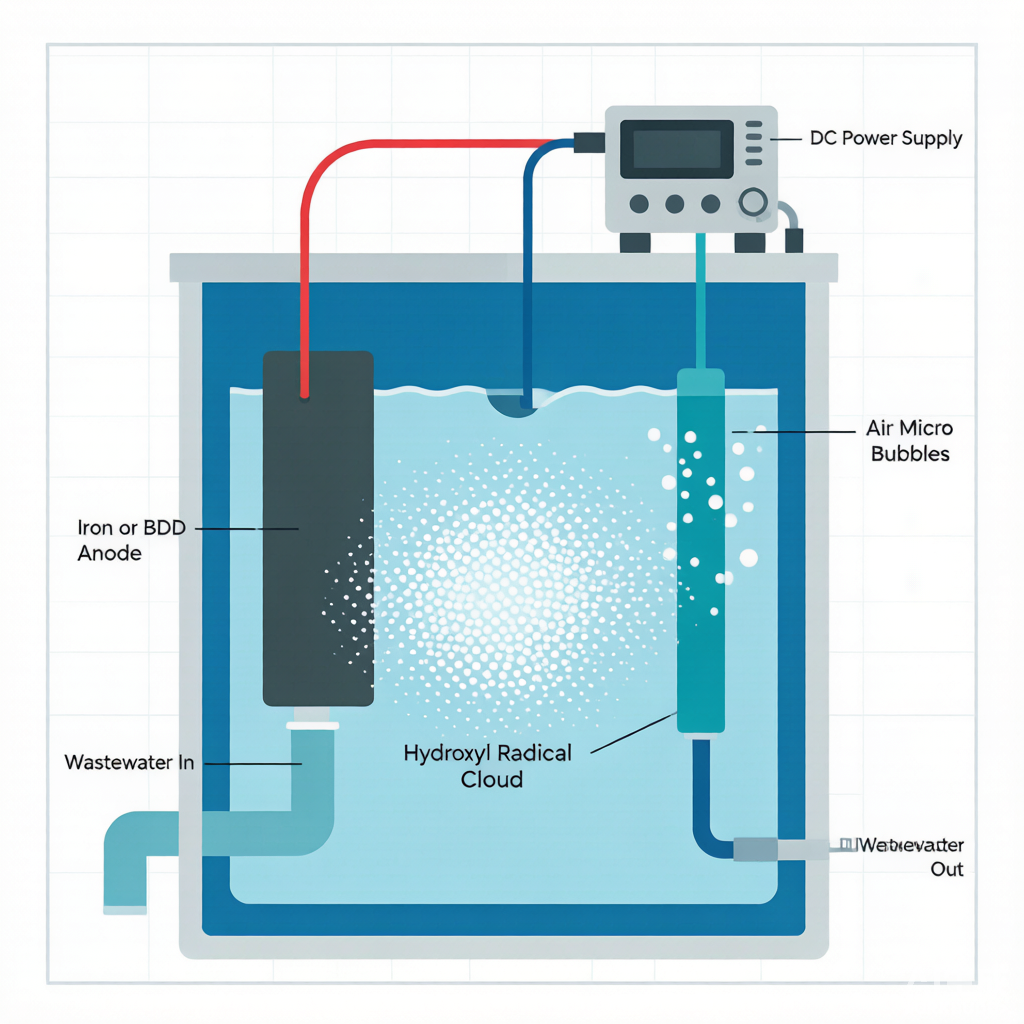

阳极多为铁板（溶解补 Fe²⁺）或 BDD（硼掺杂金刚石）、DSA 等惰性电极（只导电不溶铁）。整个体系由电流"按需驱动"，是一个自持的降解闭环。
二、三个核心参数：pH、电流密度、Fe²⁺ 投量（选型基本盘）
EF 是"条件敏感型"工艺，三个参数决定了自由基产率和铁循环是否顺畅。
① pH ≈ 3（芬顿反应最佳窗口，约 2.5–4）
数十年研究表明 EF 在酸性、尤其 pH≈3 时最佳。中国环科院《电芬顿工艺优化白皮书（2026）》实验显示：pH 2.8–3.2 时 COD 去除率达峰值 89%；偏离后效率骤降 40% 以上——根因是 pH 升高时 Fe³⁺ 水解成 Fe(OH)₃ 沉淀，催化剂被"锁死"在固相，无法循环。含氯有机物（Cl⁻>2000 mg/L）需把 pH 下调到 2.5–2.8 并增加 H₂O₂ 投量 15%–20%。
② 电流密度（CD）：典型 5–30 mA/cm²，过高徒增能耗与电极损耗
多数研究把 CD 控制在 5–30 mA/cm²（lvxunhk 技术综述）。但 CD 并非越大越好：CD 过高极化加剧、副反应（H₂O₂ 自身还原、析氢）增加，且电极损耗加速。商业运行经验指出 CD 超过 100 mA/cm² 会显著加速电极损耗，宜控在 50–80 mA/cm²。一篇不锈钢阳极降解氯化苄的研究在 pH 3、CD=3 mA/cm²、40 min 内取得良好去除（Hanspub，小电流因铁阳极缓慢溶铁）。
③ Fe²⁺ 投量：0.1–1.0 mmol/L
外源或阳极溶铁提供的 Fe²⁺ 催化剂量级为 0.1–1.0 mmol/L（lvxunhk）。过量 Fe²⁺ 会与 ·OH 竞争、且生成更多铁泥；不足则自由基产量受限。垃圾渗滤液浓缩液研究在 Fe²⁺=1 mmol/L、CD=25 mA/cm²、pH 3.0 时 COD 去除 61%（napstic 学位论文）。
三、阴极材料与反应器：GDE 是产 H₂O₂ 的胜负手
EF 效率的上限由"阴极 2e⁻ 氧还原产 H₂O₂ 速率"决定。溶解氧在水中的溶解度仅约 8 mg/L，故传质是限速步骤——这正是气体扩散电极（GDE）的价值：它把气-液-固三相界面建在电极内部，直接用空气中的氧，免去/减少曝气。近年同行评审文献给出亮眼数据：
| 阴极 / 电极体系 | H₂O₂ 产率 / 产量 | 电流效率 | 能效 / 稳定性 | 来源 |
|---|---|---|---|---|
| 自呼吸 GDE（CNT/氮化碳/PTFE-石墨毡，2024） | 45.83 mg·L⁻¹·cm⁻²·h⁻¹ | — | 苯酚 92% / 双酚 A 95%（60 min） | ScienceDirect 2024 |
| CB/PTFE GDE（硝基苯地下水） | 312.3 mg·L⁻¹·h⁻¹ | 84.2%（平均） | 15.4 kWh·kg⁻¹ H₂O₂；连续 810 min 保持 94.6% | 清华大学学位论文 |
| CB-PTFE 活性 GDE（磺胺甲基嘧啶） | 32.09 mg·h⁻¹·cm⁻² | 80.18% | 无需机械曝气 | Sci. Total Environ. 2020 |
| 3D GDE（阿莫西林） | 398 mg/L（150 min） | 70% | 9.7 kWh·kg⁻¹；10 循环后保持 385 mg/L | J. Environ. Chem. Eng. 2022 |
| CB/PTFE GDE（分布式 H₂O₂） | ~202 mg·h⁻¹·cm⁻² | >80%（5–400 mA/cm²） | <10 kWh/kg H₂O₂（42 天）；成本 ~0.88 $/kg | Front. Environ. Sci. Eng. 2021 |
四、工艺对比：EF vs 传统芬顿 vs 臭氧/H₂O₂ 类 AOP
| 维度 | 电芬顿 EF | 传统化学芬顿 | 臭氧 / O₃-H₂O₂ |
|---|---|---|---|
| H₂O₂ 来源 | 阴极原位生成（免储运） | 外购投加（储运有风险） | 现场制臭氧 + 外投 H₂O₂ |
| 铁 / 催化剂 | 阳极溶铁或外投，Fe²⁺ 电化学再生 | 外投 FeSO₄，不循环 | 无须铁（均相催化可加） |
| 铁泥量 | 低（商业称约 1/5） | 高 | 低（无铁泥） |
| 最佳 pH | 2.5–4 | 2.5–4（Fenton 区） | 臭氧 6–9 / O₃-H₂O₂ 偏碱（工艺而异） |
| 能耗特点 | 耗电但省药剂；商业称能耗为传统芬顿 1/3–1/2 | 药剂成本为主 | 制臭氧电耗高（氧气源约 8–12 kWh/kg O₃ 量级） |
| 典型 COD 去除 | 80–95%（视水质与工况） | 60–90% | 依污染物与催化剂 50–90% |
| 适用定位 | 难降解废水预处理 / 深度处理 | 难降解废水预处理 | 难降解废水深度处理 |
五、工程必须盯紧的 5 个坑
1. pH 控制是第一生命线
pH 偏离 2.5–4，Fe³⁺ 水解成 Fe(OH)₃ 沉淀，铁循环停滞、效率断崖。建议配在线 pH/ORP 反馈 + 梯度调酸，精度可达 ±0.1。
2. 传质决定产 H₂O₂ 上限——优先 GDE
溶解氧溶解度仅 ~8 mg/L，浸没式阴极易"饿氧"。GDE 把氧源搬到电极内部，是提效降本的关键。上述同行评审 GDE 研究 H₂O₂ 产率可达数百 mg/(L·h) 且电流效率 >80%。
3. 能耗与电流效率要算"kg COD"账
垃圾渗滤液浓缩液研究实测：10 V、60 min 时电流效率由 50% 降到 30%，能耗由 5.6 升到 9.7 kWh/kgCOD——反应时间越长效率越低、能耗越高。GDE 分布式制 H₂O₂ 可压到 <10 kWh/kg H₂O₂，是经济性的重要支点。
4. 含 Cl⁻/Br⁻ 废水有副产物风险
高盐、含卤素废水在阳极可能生成活性氯 / 溴酸盐等副产物（类比臭氧氧化含溴废水溴酸盐风险）。含氯有机物需下调 pH 并增投 H₂O₂；排放前建议检测卤代副产物。
5. 铁泥虽少仍须妥善处置，电极要维护
EF 铁泥约为传统芬顿 1/5但仍属含铁污泥；阴极活性层脱落、阳极钝化需定期检查（草酸清洗等）。电极寿命商业数据称 2–3 年。
六、选型一句话建议
适合：成分复杂、毒性高、可生化性差（B/C 低）的难降解有机废水——印染、制药、石化、焦化、垃圾渗滤液等，作为生化前预处理（把 B/C 从 0.1 提至 0.4–0.7）或深度处理提标单元。
不适合：单纯大水量、低浓度、易生物降解的废水——那直接生化更经济。把 EF 留给"要破环、要提可生化性、要严达标"的硬骨头，并优先配 GDE 阴极 + 在线 pH 控制。
参考文献（真实来源）
- Phan Q H H, Dinh N T, Tran T T, et al. Fe²⁺, Fe³⁺, Co²⁺ as highly efficient cocatalysts in the homogeneous electro-Fenton process for enhanced treatment of real pharmaceutical wastewater. Journal of Water Process Engineering, 2022, 46:102635 (doi:10.1016/j.jwpe.2022.102635).
- Wang Y, Chen J, Gao J, et al. Selective electrochemical H₂O₂ generation on the graphene aerogel for efficient electro-Fenton degradation of ciprofloxacin. ScienceDirect, 2021（卷期/doi 待补充）.
- Treatment of olefin plant spent caustic wastewater using electro-Fenton technique. Ain Shams Engineering Journal, 2017 (ScienceDirect, pii/S1110062117301204).
- 阴极电 Fenton 法处理垃圾渗滤液浓缩液的研究及能耗评估. napstic 学位论文（0620170300406975）.
- Real dyeing wastewater treated by electro-Fenton using drinking-water treatment sludge as catalyst. RSC Advances, 2021 (doi:10.1039/d1ra04049a).
- Parametric study of electro-Fenton treatment for real textile wastewater, disposal and cost analysis. J. Environ. Sci. Tech., 2019, 16:801.
- 陈玉峰, 方熠, 程尉, 等. 电生成 Fenton 试剂处理工业印染废水的中试研究. 福建师范大学学报(自然科学版), 2005, 21(2):58-61.
- Enhancing H₂O₂ production with a self-breathing gas diffusion electrode (CNT/carbon nitride/PTFE on graphite felt). ScienceDirect, 2024 (pii/S1572665724002376).
- 清华大学学位论文：碳黑/聚四氟乙烯（CB/PTFE）气体扩散电极电生成 H₂O₂ 及其降解硝基苯研究（newetds.lib.tsinghua.edu.cn, sysId 232774）.
- Electro-Fenton and photoelectro-Fenton degradation of sulfamethazine using an active gas diffusion electrode without aeration. Science of The Total Environment, 2020（doi 待补充）.
- A three-dimensional gas diffusion electrode without external aeration for producing H₂O₂ and eliminating amoxicillin. Journal of Environmental Chemical Engineering, 2022 (doi:10.1016/j.jece.2022.107301).
- Liu C, et al. Technoeconomic feasibility of electrochemical H₂O₂ production with GDE for decentralized water treatment. Frontiers of Environmental Science & Engineering, 2021, 15:1.
- 电芬顿法机理与参数综述（Bohrium 科学百科 / lvxunhk 电化学水处理技术解析），用于反应方程与参数区间对照.
