MVR 机械蒸汽再压缩蒸发：用一台压缩机，把高盐废水"煮"成可卖的盐和回用水

高盐废水（TDS>1%）用膜法浓缩到极限后，剩下的浓盐水怎么"收口"？蒸发结晶是零排放（ZLD）的收口工艺。而 MVR 用一台压缩机把蒸发产生的二次蒸汽"加压提温"再当热源用，把外购蒸汽几乎降为零——吨水电耗约 25–45 kWh，仅为三效蒸发的 1/3～1/4。本文用煤化工、焦化、制药、电镀、锂电、垃圾渗滤液等真实账本，把原理、参数、能耗对比和分盐工艺一次说清。

稿务通 · 工业水处理技术系列 · 面向行业技术人员 · 数据均标注公开文献与工程来源

先划清界限：MVR（Mechanical Vapor Recompression，机械蒸汽再压缩）不是"又一种膜或生化"，而是一套蒸发 + 蒸汽再压缩的闭环节能装置。它把废水加热蒸发产生的低温二次蒸汽，用压缩机压成高温高压蒸汽，重新送回换热器当热源——蒸汽"自我循环"，只需电驱动压缩机，几乎不耗外购蒸汽。所以它适合接在 RO / NF / ED 膜浓缩之后，作为高盐废水"零排放"的末端收口与盐资源化单元。

一、原理：把"二次蒸汽"加压提温，再当热源用

MVR 的循环很精妙，只有三步：

蒸发产汽：预处理后的高盐废水在蒸发器内被加热，水变成低温低压的"二次蒸汽"，盐分被浓缩留下；
压缩提质：二次蒸汽被蒸汽压缩机（离心式或罗茨式）加压提温，温度通常只升高 5–25℃（典型 8–15℃），但已足以回换热器供热；
冷凝成水：提质后的蒸汽在换热器侧放出潜热、冷凝成蒸馏水（清洁冷凝水），潜热被 incoming 废水吸收继续蒸发——形成闭环。

因为蒸汽几乎全部循环，二次蒸汽回收率可达 ≥95%，正常运行基本无需外供蒸汽（仅开机时补充 <0.1 t/h 启动蒸汽）。整系统唯一的持续能耗就是驱动压缩机的电（工业级压缩机功率 50–300 kW，系统蒸发能力 1–50 m³/h）。这正是 MVR 比烧锅炉产汽的传统多效蒸发省一个量级的根本原因。

MVR 工艺原理图：预处理-膜浓缩-MVR蒸发-压缩机再压缩闭环-结晶-离心-冷凝水回用 — 图1 MVR 闭环原理：二次蒸汽经压缩机提压提温后回用为热源，潜热驱动持续蒸发，冷凝水与结晶盐分流（稿务通制图）

二、三个核心参数：温升/BPE、浓缩比、吨水电耗

设计 MVR 时，三个参数决定了系统能不能稳、省不省：

① 温升与压缩比——压缩机选型的命门

压缩比通常取 1:1.2–1.5（温升 10–20℃），大流量、低沸点升废水用离心式压缩机（温升 10–15℃）；高沸点升、小流量废水用罗茨式（温升可达 20–25℃）。温升太小则传热温差不足、需更大换热面积；太大则压缩机功耗陡增。

② 沸点升（BPE）——高盐设计必做的修正

盐浓度越高，溶液沸点越高。BPE 修正量在 TDS 5–20 万 mg/L 时约 5–15℃，直接抬高操作温度和压缩机负荷。所以高盐 MVR 必须做热力学模拟修正沸点升，否则"算得省、跑起来费"。

③ 浓缩比与吨水电耗

常见浓缩比 1:10–1:15，蒸发浓缩至 TDS 20–30% 固含量后再进结晶器。吨水电耗行业通行 25–45 kWh/t（蒸发比能耗约 28 kWh/t 水），仅约为三效蒸发的 1/3–1/4。

25–45kWh/t 典型吨水电耗（三效约 3–4 倍）

≥95%二次蒸汽回收率（闭环节能）

90–95%水回收率（冷凝水回用）

20–30%浓缩固含量后结晶

MVR vs 多效 vs 单效蒸发能耗对比柱状图 — 图2 能耗差一个量级：MVR 蒸发比能耗约 28 kWh/t，三效蒸发约 0.33 kg 蒸汽/kg 水（等效高数倍），单效最高（稿务通制图，趋势示意）

三、真实工程账本（全部来自公开工程/学术案例）


行业 / 规模	工艺与关键工况	出水与盐品质	来源
化工 H 酸生产 / 6 t/h Na₂SO₄	MVR 蒸发结晶，进料 6–8% Na₂SO₄、COD 15000、色度 3000 倍；2205 双相钢，换热面积 1200 m²	蒸发量 6000 kg/h，电耗 26 kWh/t 水，活蒸汽 0.10 t/t 水；无水 Na₂SO₄ 2.1 t/d、纯度 99.3%、Cl⁻≤200 ppm；回收期 2.3 年	Conqinphi 工程案例（设备商，待核实）
泰国日资电镀厂 / 8 t/h	预处理→膜浓缩→MVR 强制循环结晶→离心；进水 TDS 8–12%、含 Ni²⁺/Cr⁶⁺/Cu²⁺、pH 2–4	能耗 38–45 kWh/t 水（比三效省 >50%）；冷凝水回用率 99.2%；结晶盐 2.8–3.2 t/d；运行成本 60–70 元/吨水	Conqinphi 工程案例（设备商，待核实）
垃圾渗滤液 / 18–20 t/h	MVR 强制循环蒸发，进料浓度 2%，浓缩至易结晶	装机功率 1208 kW，电耗 50 kWh/t 水	EnChem 工程案例（设备商，待核实）
江苏某化工含盐废水 / 420 t/d	板式降膜 MVR，进料含总盐 5%、含氯离子和少量油，进料温度 25℃	蒸发凝水 TDS<20 mg/L；电耗 47–49 kWh/吨水；出料含固比约 10%	安峰环保工程案例（设备商，待核实）
焦化废水浓盐水 / 200 m³/h	预处理+膜浓缩+蒸发结晶；山西某焦化中水回用 112 m³/h + 深度处理 88 m³/h 浓盐水	Na₂SO₄ 结晶盐纯度均值 97.17%、NaCl 98.62%；杂盐率 12.10%；出水 COD/氨氮/电导率达回用水指标	柴高贵等，《煤化工》2025, 53(1):40-75（学术期刊）
煤化工浓盐水 ZLD / 热法分盐	预处理+热法分盐结晶	出水 TDS≤200 mg/L；NaCl/Na₂SO₄ 结晶盐纯度均 98% 以上；综合回收率 >95%	章琛，《山西化工》2025 第10期（学术期刊）
新疆某 RO 浓水 / 200 t/d	MVR+冷冻结晶分盐	吨水综合电耗 55 kWh；年产 Na₂SO₄ 1.2 万 t、NaCl 0.85 万 t；投资回收期 4.3 年	康景辉蒸发案例（设备商，待核实）
制药高盐废水 / 蒸发结晶	MVR 蒸发结晶；抗生素废水 COD 30000、TDS 8%	浓缩至 TDS 25%，结晶盐纯度≥95%，冷凝水 COD<500 mg/L；年省蒸汽费 >200 万元	康景辉蒸发案例（设备商，待核实）

提示：上表"设备商"来源为蒸发器厂家公开案例，数值偏工程宣传口径，建议用于方案比选而非直接设计取值，正式设计以中试验证为准；"学术期刊"来源（煤化工、山西化工）为同行评审/行业期刊，可信度较高，但其单点数据仍须结合本项目水质复核。

四、MVR vs 多效/单效：能耗差一个量级


蒸发技术	能耗（kg 蒸汽 / kg 水）	等效电耗	节能特征	适用场景
单效蒸发	1.0	最高	基准	小水量、有富余蒸汽
双效蒸发	0.5	中等	较单效省 50%	中水量
三效蒸发（MED）	0.33	0.5–1.0 kWh/kg	较单效省约 67%	中高盐、有便宜蒸汽
MVR 蒸发	0.02–0.05（电当量）	0.1–0.3 kWh/kg（约 25–45 kWh/t）	较三效省 60–90%	高盐、缺蒸汽/电价低、ZLD

经济分界：多份工程对比指出，当场地缺蒸汽或蒸汽成本>150 元/t、电价相对便宜时，MVR 优势明显，增量投资约 1–2 年即可收回；若蒸汽自产且极便宜，则三效/多效初投资更低更划算。MVR 蒸发比能耗约 28 kWh/t，仅为三效的 1/3–1/4（康景辉工程对比，待核实）。

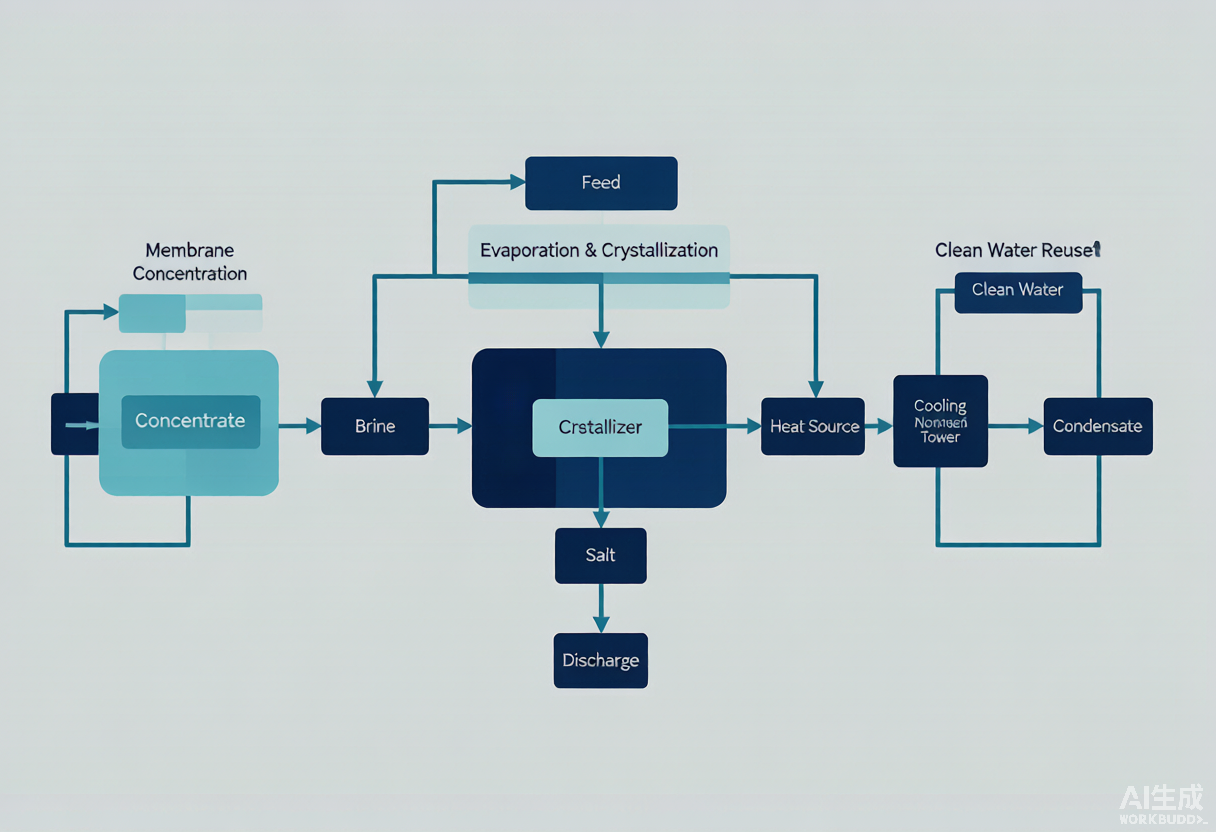

MVR 在零排放 ZLD 工艺链中的定位：膜浓缩-蒸发-分盐结晶-冷凝水回用 — 图3 MVR 在 ZLD 工艺链中的定位：前端膜浓缩（RO/NF/ED）减量与分盐 → MVR 蒸发结晶收口 → 冷凝水回用 + 工业盐外售（稿务通制图）

五、分盐：把"混盐危废"变成"工业盐"

传统蒸发把所有盐分一起结晶成"混盐"，因成分复杂、杂质高，按《国家危险废物名录》多判为危废，处置成本高达 3000–5000 元/吨，这就是"零排放不零费"的痛点。现代 ZLD 转向"零排放 + 盐资源化"，核心是分盐结晶：

纳滤分盐：纳滤膜对二价盐（如 Na₂SO₄）截留率可达 98%，一价盐（如 NaCl）透过，操作压力 8–12 bar，初级分离效率 85% 以上；
热法 + 冷冻结晶：分离后的浓液进蒸发结晶，利用 NaCl 与 Na₂SO₄ 溶解度差异分段结晶（如十水硫酸钠在低温析出），DTB 结晶器可得粒径 0.5–1.2 mm 均匀晶体；
产品标准：硫酸钠可达《工业无水硫酸钠》GB/T 6009—2014 一等品，氯化钠满足《工业盐》GB/T 5462—2015 工业干盐要求。

实证：山西某焦化浓盐水提盐工程（柴高贵等，2025）采用"预处理+膜浓缩+蒸发结晶"，所得 Na₂SO₄ 结晶盐纯度均值 97.17%、NaCl 98.62%，分别达 T/CCT 001—2019 A 类合格品与 T/CCT 002—2019 工业干盐一等品，杂盐率均值 12.10%——说明分盐资源化在工程上已跑通，但仍有约一成杂盐需妥善处置。

六、工程必须盯紧的 4 个坑（工程化实话）

1. 结垢是头号敌人

煤化工废水硬度（Ca²⁺ 500–2000 mg/L）、硅（SiO₂ 100–500 mg/L）结垢率可达 1–2 mm/月。对策：前端除硬除硅预处理 + 强制循环流速≥2.5 m/s 防沉积 + 定期 CIP 在线清洗；蒸发器结垢周期可从传统 15 天延长至 90 天以上（分盐工艺）。

2. 氯离子腐蚀，材质不能省

含氯废水必须用 2205/2507 双相钢或钛材（TA2），壳体可用 316L/衬胶；有资料提示 Cl⁻<20000 mg/L 控制腐蚀，但高氯废水仍应直接上双相钢/钛。压缩机叶轮亦需耐 Cl⁻ 腐蚀（钛材，设计寿命 10 年）。

3. COD 富集致沸点升过高，MVR 难稳

高 COD 浓水在蒸发中不断富集，沸点升抬升、传热恶化，MVR 易失稳。常用"两段法结晶 + 末端治理"解决；冷凝水 COD 一般需进一步（活性炭/膜）深度处理才回用（如制药案例冷凝水 COD<500 mg/L 后入生化）。

4. 结晶盐出路决定经济性

分盐达标即为工业盐（可售或回用氯碱/纯碱）；未分盐或杂盐超标的按危废（HW11）处置，成本翻数倍。不凝气含挥发性有机物/氨，需活性炭吸附或碱洗。盐的销路和杂盐率，是 ZLD 项目能否"自我造血"的关键。

七、选型一句话建议

适合：缺蒸汽或蒸汽贵、电价相对便宜、进水 TDS>1% 且要求零排放或盐回收的场景——煤化工浓盐水、电厂脱硫废水、焦化/制药/锂电/电镀高盐废水、垃圾渗滤液膜浓缩尾水。

不适合：低 TDS（<1%）大水量——此时 RO/NF 更经济；或蒸汽极便宜且有富余热源——多效蒸发初投资更低。把 MVR 留给"要零排放、要盐回收、蒸汽不划算"的硬需求，并务必把分盐和结晶盐销路一并设计。

配图说明：本文已生成 3 张配图——图1 MVR 闭环原理（二次蒸汽压缩机再压缩）、图2 MVR vs 多效/单效能耗对比、图3 MVR 在 ZLD 工艺链中的定位。配图为基于真实工程与文献数据的趋势/示意制图，非实测原始图表。

参考文献（真实来源）

柴高贵, 周蔚然, 李剑锋, 等. 焦化废水中水回用及深度处理装置的浓盐水提盐工程实例[J]. 煤化工, 2025, 53(1):40-75.
章琛. 热法分盐结晶技术在煤化工废水零排放中的应用与优化[J]. 山西化工, 2025(10).（神华工程技术有限公司安徽分公司）
Conqinphi. A chemical plant's 6 t/h sodium sulfate solution MVR evaporation and crystallization system[EB/OL]. chinaevaporators.com.（设备商案例，待核实）
Conqinphi. Zero-discharge wastewater project – 8 t/h MVR evaporation crystallization system[EB/OL]. chinaevaporators.com.（设备商案例，待核实）
EnChem. MVR Evaporator for Landfill Leachate Treatment[EB/OL]. enchem-tech.com.（设备商案例，待核实）
安峰环保. 高盐分废水处理 MVR 蒸发案例[EB/OL]. anfengtech.com.（设备商案例，待核实）
康景辉蒸发器. 废水脱盐 MVR 蒸发器（典型工艺/代表案例/经济性对比）[EB/OL]. dxzfq.net.（设备商资料，待核实）
康景辉蒸发器. 制药厂高盐废水 MVR 蒸发器[EB/OL]. dxzfq.net.（设备商资料，待核实）
Zhongsheng Environmental. MVR Evaporation for High-Salinity Wastewater: 2026 Engineering Specs & ZLD[EB/OL]. hydropurewater.com.（工程参数汇总，待核实）
Xinling Equipment. MVR Evaporator – Technical Specifications & Comparison[EB/OL]. xinlinequipment.com.（设备商资料，待核实）
浙江新伟环保. 废水零排放系统为何必须重视分盐结晶工艺[EB/OL]. zjxwhb.cn.（分盐技术说明，待核实）
GB/T 6009—2014 工业无水硫酸钠；GB/T 5462—2015 工业盐；GB 31571—2015 石油化学工业污染物排放标准；GB 16171—2012 炼焦化学工业污染物排放标准.
