中试至工程化（数十至数百 m³/d；公开单套最高约 200 m³/d）膜蒸馏（MD）：用一张"怕水不怕汽"的疏水膜，把高盐废水蒸出纯水来
反渗透在高盐面前"卡壳"（渗透压封顶）、多效蒸发"吃电"（100 ℃+ 蒸汽能耗惊人），而膜蒸馏靠的只是疏水微孔膜两侧的水蒸气压差——40–80 ℃ 的低品位余热就能驱动，几乎不怕多高的盐。本文用同行评审期刊与多个真实工程账本，把机理、参数窗口、耐盐上限和工程化短板一次说清。
先划清界限——膜蒸馏（MD）不是"又一个膜法"。RO/NF/UF 靠的都是压力差，像筛子挡住离子；MD 的膜是疏水微孔膜（孔径通常 0.1–0.45 μm、孔隙率可达 82%），它不挡水、只挡"液态水"：料液侧的液态水穿不过去，但受热蒸发出的水蒸气能穿过膜孔到冷侧冷凝成纯水。换句话说，被挡住的不是盐分，而是"液体的形态"——非挥发性物质（Na⁺、Cl⁻、重金属、有机物、甚至放射性核素）全部被留在热侧。驱动力是跨膜蒸汽压差，不是渗透压，所以盐再高也不"封顶"。这正是它和 RO、和多效蒸发（MEE）最根本的区别。
一、原理：疏水膜 + 蒸汽压差，四种构型各有所长
MD 的核心逻辑一句话："温度差制造蒸汽压差"。热侧料液温度越高，其饱和蒸汽压越大；冷侧越冷或越真空，跨膜压差就越大，水就越往那边"蒸"过去，冷侧冷凝即得纯水。由于不依赖渗透压，进料盐度几乎不影响"能不能分"，只影响"分多快"。由此衍生出四种构型：
- DCMD 直接接触式（Direct Contact MD）：冷侧直接是冷却液（常为冷却水），结构简单、通量较高，但冷热液之间导热损失大。制药废水 DCMD（Desalination 2024）用 PTFE 膜取得约 7 LMH、截留 >99%，优于同种工况下的 PVDF、PP 膜。
- AGMD 气隙式（Air Gap MD）：冷侧夹一层静止空气隙再接冷凝板，热损失小、产水可直接收集，适合需直接产水场合；中核四〇四处理高盐分低放废水时，AGMD 在热 65 ℃/冷 20 ℃、流量 2 m³/h 下馏出液净化系数 >10³。
- VMD 真空式（Vacuum MD）：透过侧抽真空，通量最高、温度极化最弱，是工程浓缩的主流选择。Mericq 等用 VMD 处理反渗透海水浓缩液（50 ℃、透过侧 6000 Pa、进水 64–300 g/L），通量达 7–17 L/(m²·h)、体积减少 81.9%。
- SGMD 吹扫气式（Sweeping Gas MD）：透过侧用惰性气体把蒸汽吹走冷凝，适合挥发性产物回收，通量最低。
两个"极化"必须盯：温度极化（TP）——膜表面比主体凉，有效温差被缩小；浓度极化（CP）——膜面盐度比主体高，水蒸气分压被压低。二者都削弱驱动力，靠提高流速（搅起湍流）缓解；这也是为什么 VMD 在真空侧无液相、温度极化最弱，工程中常被优先选用。
二、关键运行参数窗口
大量单因素与中试实验已把 MD 的"操作地图"画得很清楚，下面是一组合成自同行实验的实用区间：
核心参数窗口（多源实验汇总）：料液温度 40–80 ℃（近指数正相关，60 ℃ 工况 PTFE/石墨烯涂层膜通量可达 38 L/(m²·h)【待核实·商业口径】）；VMD 真空度越高越好（临界 ≈ 大气压 − 料液饱和蒸汽压）；流速在层流区与通量近线性正相关（湍流后趋平台）；进水盐度升高通量降低，但 200 g/L 相对 50 g/L 仅降 ~27%、320 g/L 相对 10 g/L 降约 1/3；膜材质 PTFE > PVDF > PP。
- 料液温度：40–80 ℃ 为主流。通量与温度近指数正相关（石化院单因素实验 70 ℃ 取得 4.21 L/(m²·h)；Xing 等 75→90 ℃ 通量 3.95→6.12 L/(m²·h)）。但并非越热越好——中核四〇四发现 65 ℃ 之后通量增速放缓、截留率还略降，80 ℃ 以上还要权衡膜老化与能耗。
- 真空度（VMD）：透过侧绝对压力越低、通量越高（石化院 0.6→0.98 atm：0.19→4.21 L/(m²·h)），且存在临界值（≈大气压 − 料液饱和蒸汽压），低于临界才"起量"。
- 流速：层流区与通量近线性正相关（石化院 10.5→41.8 L/h：2.90→3.97），湍流后趋平台；同时削弱边界层、降 CP/TP。
- 盐浓度：进水越咸通量越低，但 MD 耐盐几乎无上限——石化院 200 g/L 相对 50 g/L 仅降 26.8%，中核四〇四 320 g/L 相对 10 g/L 降约 1/3；而 RO 在 7% TDS 以上就举步维艰。这就是 MD 被写进"零排放"路线的根本原因。
- 膜材质：PTFE（疏水/耐温/抗润湿最优，孔隙率可达 82%）> PVDF > PP。工业水处理 2024 硫酸废液 PTFE 中空纤维 VMD，连续 10 天于 80 ℃/2%/1.0 m/s 运行，冷凝水电导稳定在 11–13 μS/cm（自来水约 200）、分离效率 99.9%。
25–30%+TDS 耐盐上限（RO 仅约 7%）
40–80℃ 低品位余热驱动区间
>99%非挥发物截留（离子/核素/有机物）
5–38L/(m²·h) 典型通量区间
三、真实工程账本（全部来自公开文献与工程报道）
| 行业 / 规模 | 工艺与关键工况 | 出水 / 效果 | 来源 |
|---|---|---|---|
| 化工园区高盐废水（RO 浓水）/ 工程 | 碧水源 PTFE/陶瓷复合膜，通量 25 L/(m²·h)、寿命 3 年；万华化学以 80–120 ℃ 反应釜余热驱动 | 江苏某化工园区脱盐率 99.9%；万华吨水能耗 45→8 kWh、年节水 300 万吨；浓缩液提工业级硫酸钠（纯度 99.3%，5 万吨/年） | 行业报道（2025，商业口径，【待核实】） |
| 页岩气压裂返排液（湿式氧化后）/ 中试 | 刘宇程等 VMD；进料 COD 299 mg/L、NaCl 67870 mg/L，70 ℃、真空 0.085 MPa、90 min | 出水 NaCl 仅 1.17 mg/L、COD 降至 93.2 mg/L | whh2o（中石化勘探院综述） |
| 电厂脱硫废水 / 中试 | PTFE 多效板式 VMD；最佳 75 ℃、进料压 0.1 MPa、冷却 20 ℃、进水 70 L/h、真空 0.095 MPa；盐 6%、总硬度 ≤550 mg/L | 浓缩至盐质量分数 20%+，脱盐率 >99%，通量 >5.5 kg/(m²·h)，产水电导 <100 μS/cm（达 GB/T 50050—2017 循环冷却补水） | gturbo.cn 工程验证 |
| 制药废水（高盐高硼）/ 真实水样 | DCMD；多家商用疏水膜比选，PTFE 膜最优 | PTFE 膜通量 ~7 LMH、截留 >99%（优于 PVDF/PP）；Na/K/磷酸盐/硼去除 >99%，达排放标准；体积减量 30%–40% 至焚烧；较焚烧省 19%–34% | Desalination, 2024（Lee Nuang Sim 等） |
| 高盐低放废水 / 核电站工程 | VMD/AGMD；阳江核电三期 200 m³/d、连续运行；进料盐分 23.5 g/L（NaCl 为主） | 盐分 23.5→<100 mg/L，β 3.2×10⁴→未检出，γ 1.8×10³→<10 Bq/L；年节水 7.3 万吨、回收工业盐纯度 99.6%、投资回收期 2.5 年；Wen 等 VMD（80 g/L）对 Cs/Sr/Co 去污因子 6000/3700/8300 | gqhb168 / dowater（商业口径，【待核实】） |
| 垃圾渗滤液 / 两级 DCMD 资源化 | 一级 PP 中空纤维以硫酸吸收氨 → 硫酸铵；二级 PTFE 平板膜冷凝回收水 | 氨回收率 87.38%、每 1 m³ 渗滤液回收 2.20 kg 氨；二级通量 11.7 kg·m⁻²·h⁻¹，色度/TOC/NH₃/磷截留分别 99.99%/99.98%/99.85%/99.88% | Desalination, 2024, 574:117110 |
四、工艺对比：MD vs RO vs 多效蒸发
| 维度 | 膜蒸馏 MD | 反渗透 RO | 多效蒸发 MEE |
|---|---|---|---|
| 最高耐盐 | 25%–30%+ TDS（几乎无上限） | 约 7% TDS（受渗透压封顶） | 任意（直至结晶） |
| 操作温度 | 40–80 ℃（低品位余热） | 常温 | 100–120 ℃ |
| 截留精度 | 非挥发物 >99%（离子/有机物/核素） | 脱盐 95–99%，硼/硅/小分子有机物可透过 | 近乎全去除（存雾沫夹带风险） |
| 能耗特征 | 低温热驱动，余热能低至个位数 kWh/t；无余热时可达 8–45 kWh/t | 高压泵驱动，约 2–4 kWh/t（但受盐限） | 蒸汽驱动，典型 >200 kWh/t（高） |
| 产物 | 高纯产水 + 可进一步结晶的浓液 | 高纯产水 + 难处理的浓水 | 产水 + 结晶盐 |
| 主要短板 | 通量偏低、膜润湿、需热源 | 不耐高盐、浓水难处置 | 能耗高、结垢腐蚀 |
一句话定位：RO 是"常温脱盐主力但怕高盐"，MEE 是"能兜底但吃能耗"，MD 居中——它是把 RO 浓水、高盐难处理废水"再浓缩减量"的那一环，而不是孤立的"终极净化"。
五、工程化必须盯紧的 5 个实话
实话 1 — 通量仍是硬伤。MD 通量通常 5–30 L/(m²·h)，远低于压力膜（RO 量级更高），单位产水所需膜面积大、设备投资高；提通量主要靠上温度、上真空、上流速，但这又推高能耗与膜污染风险，存在经济平衡点。
实话 2 — 膜润湿（wetting）是寿命杀手。长期运行、尤其遇表面活性剂/油/低表面张力物质时，膜孔被润湿，液态水直接穿透、截留骤降。对策是定期在线/离线清洗与新风干再生——制药 DCMD 研究已专门考察原位化学清洗 + 暖风干燥两种再生策略。
实话 3 — 必须有低品位热源才有经济性。MD 靠温差驱动，没有余热/太阳能/废热时，电加热驱动还不如直接蒸发。万华（反应釜余热）、阳江核电（电站废热）之所以成立，正是"热源免费"这一前提。
实话 4 — 浓盐侧才是真正的工程难点。MD 只分水、不分盐，热侧盐度持续走高 → 结垢、腐蚀、后续仍需 MVR/冷冻结晶兜底。"零排放"要把 MD 当作"浓缩减量"一环，切勿误以为它单独就能出盐。
实话 5 — 材质与标准依用途定。优先选 PTFE（疏水/耐温/抗润湿最优，孔隙率 80%+）；产水评估多用 GB/T 50050—2017（循环冷却补水）或 GB 8978—1996（排放），依最终用途取舍。商业站宣称设备投资 5–8 万元/吨、运行能源 18 元/吨（相对传统 1/4），属商业口径，工程核算请按实际热源价格、膜寿命与浓盐处置成本计【待核实，建议二次溯源】。
六、选型一句话建议
适合：已有低品位余热（化工反应热、电站废热、太阳能）、排放/回用水质要求高、且 RO 因高盐"卡壳"的工业废水——化工园区浓水、电厂脱硫废水、油气田返排液、高盐制药/涉核废水都是典型场景。
不适合：无廉价热源、要求单位投资极低、且盐度不高的普通废水——那 RO 或蒸发往往更经济。把 MD 留给"要高纯产水、又受高盐所困"那条夹缝需求。

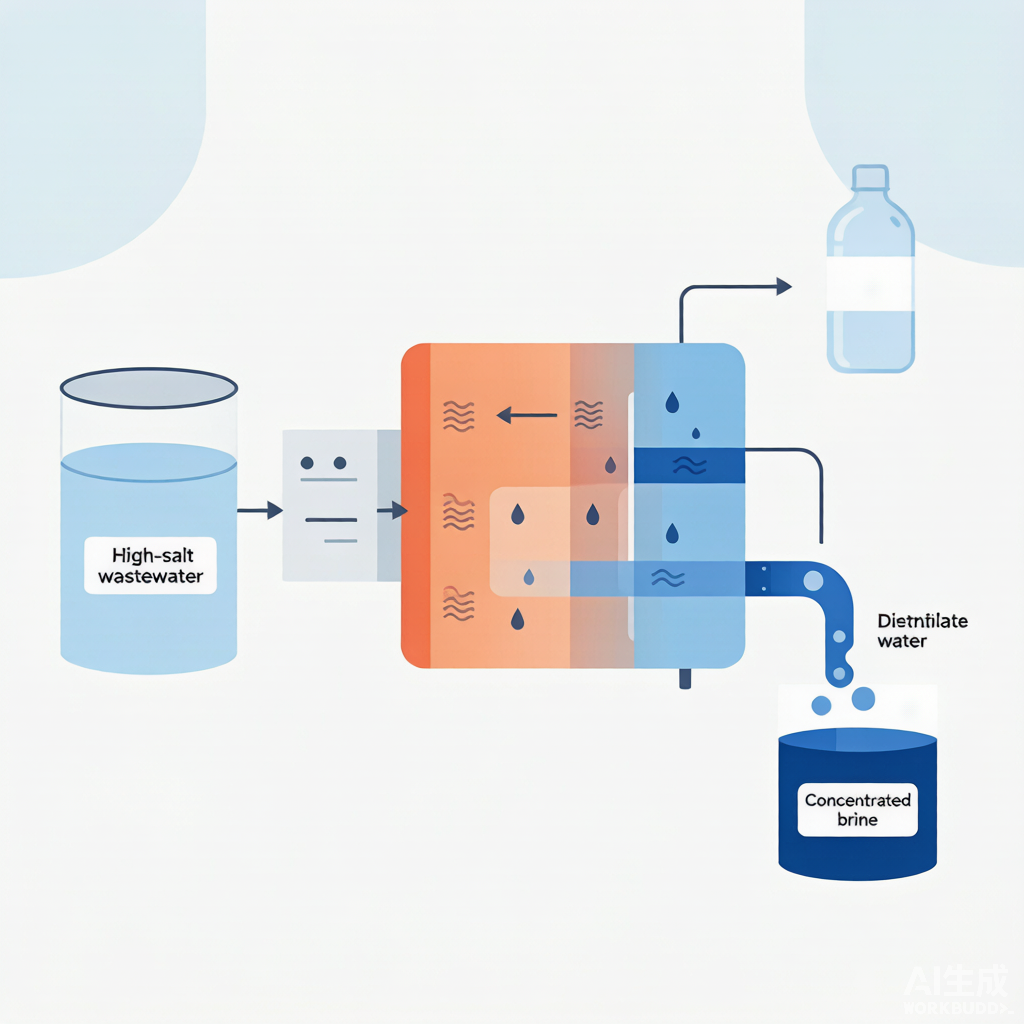

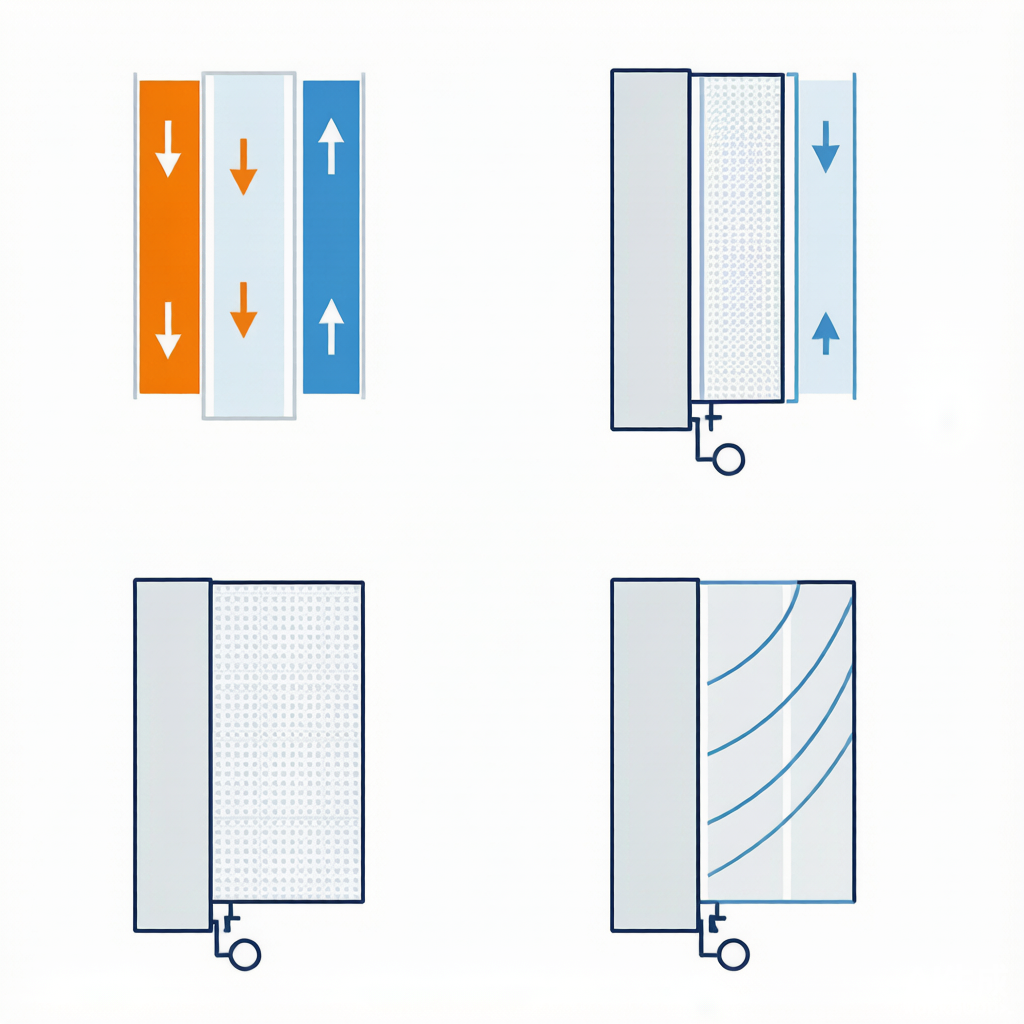

配图说明：本文已生成 3 张配图——图1 膜蒸馏机理剖面（疏水膜放行气态水、截留非挥发物）、图2 四种构型对比（DCMD/AGMD/VMD/SGMD）、图3 工程定位流程（高盐废水→预处理→MD→产水+浓盐资源化）。配图为基于真实机理与文献数据的示意/趋势制图，非实测原始图表。
参考文献（真实来源）
- Mericq J P, et al. Vacuum membrane distillation of reverse osmosis concentrates（RO 海水浓缩液 VMD：50 ℃/6000 Pa/进水 64–300 g/L → 通量 7–17 L/(m²·h)、体积减 81.9%）— 转引自 whh2o 综述.
- 刘宇程, 等. 真空膜蒸馏处理湿式氧化后页岩气压裂返排液. 进料 COD 299 mg/L、NaCl 67870 mg/L → 70 ℃/0.085 MPa/90 min → NaCl 1.17 mg/L、COD 93.2 mg/L. — whh2o.com.
- 聚丙烯中空纤维膜 VMD 处理模拟高含盐废水（中国石油化工股份 石油勘探开发研究院）. 最优 0.98 atm/70 ℃/41.8 L/h/35 g/L → 4.21 L/(m²·h)；200 g/L 较 50 g/L 仅降 26.8%；出水含盐 <10 μg/L. whh2o.com/jishufenxiang363/3200.html.
- gturbo. 电厂脱硫废水 PTFE 多效板式真空膜蒸馏. 最佳 75 ℃/0.1 MPa/冷却 20 ℃/70 L/h/真空 0.095 MPa；盐 6%/硬度 ≤550 → 浓缩至 20%+、脱盐 >99%、通量 >5.5 kg/(m²·h)、产水电导 <100 μS/cm（满足 GB/T 50050—2017）. gturbo.cn/sys-nd/351.html.
- Lee Nuang Sim, Jayaraman P, Lau Y H, Chong T H, Wang R. Pharmaceutical wastewater treatment using direct contact membrane distillation. Desalination / ScienceDirect, 2024. PTFE 膜 ~7 LMH、rejection >99%；较焚烧省 19%–34%.
- Brito F S L, Lebron Y A R, Moravia W G, Lange L C A, Santos M C. Resource recovery from landfill leachate by two-stage of direct contact membrane distillation. Desalination, 2024, 574:117110 (doi:10.1016/j.desal.2023.117110). 氨回收 87.38%、2.20 kg/m³；二级通量 11.7 kg·m⁻²·h⁻¹，色度/TOC/NH₃/磷 截留 >99.8%.
- ZHANG Liyi, SI Zetian, XIAO Fangmiao, ZHOU Chuan'en. 硫酸废液中空纤维真空膜蒸馏（PTFE）. 工业水处理, 2024, 44(11):93-98. 连续 10 天 80 ℃/2%/1.0 m/s，冷凝水电导 11–13 μS/cm、分离效率 99.9%.
- 中核四〇四有限公司第二分公司. 气隙式膜蒸馏处理高盐分低放废水. dowater.com/jishu/2022-05-11/2495958. 热 65/冷 20 ℃、流量 2 m³/h；320 g/L 较 10 g/L 通量降约 1/3；净化系数 >10³（GB 8978—1996）.
- Wen 等. VMD 处理低放射性废水（进水 80 g/L）. Cs/Sr/Co 去污因子 6000/3700/8300. — 转引自 whh2o 综述.
- 广东冠清环保 / 行业报道（2025）：碧水源 PTFE/陶瓷复合膜 25 L/(m²·h)、寿命 3 年；万华化学余热处理吨水能耗 45→8 kWh、硫酸钠纯度 99.3%；阳江核电三期 200 m³/d、盐纯度 99.6%、投资回收期 2.5 年（商业口径，【待核实】）.
