全国多行业（煤化工/垃圾渗滤液/制药/电镀/木材加工/石化/酒厂）
中试至工程化（数十至数千 m³/d）电催化氧化（BDD/DSA 阳极）：给高盐难降解废水装一台"冷燃烧"反应器
传统 AOP 要么加药（芬顿/臭氧/过硫酸盐），要么堆膜（NF/RO）。电催化氧化靠的是阳极表面原位生成羟基自由基与活性氯，把有机物"冷燃烧"成 CO₂ 和 H₂O，全程不投药、无污泥。本文基于同行评审期刊与工程账本，把阳极选择、电流效率—比能耗—电流密度三角、含氯副产物风险一次说清。
先划清界限：电催化氧化不是"电絮凝"也不是"电芬顿"。电絮凝牺牲阳极（Fe/Al）产生混凝剂脱稳胶体；电芬顿靠阴极原位产 H₂O₂ 与外加 Fe²⁺ 走·OH 路线（2026-08-12 篇）。电催化氧化（electrochemical oxidation, EO）的反应位点是阳极表面——通过直接电子转移或电生强氧化剂（·OH / 活性氯）把有机物矿化。阳极材料决定路线：DSA（Ti/RuO₂-IrO₂ 等活性阳极）擅长产活性氯间接氧化；BDD（掺硼金刚石）、PbO₂、SnO₂（非活性阳极）则走物理吸附·OH 矿化路线。
一、原理：阳极表面就是"反应场"

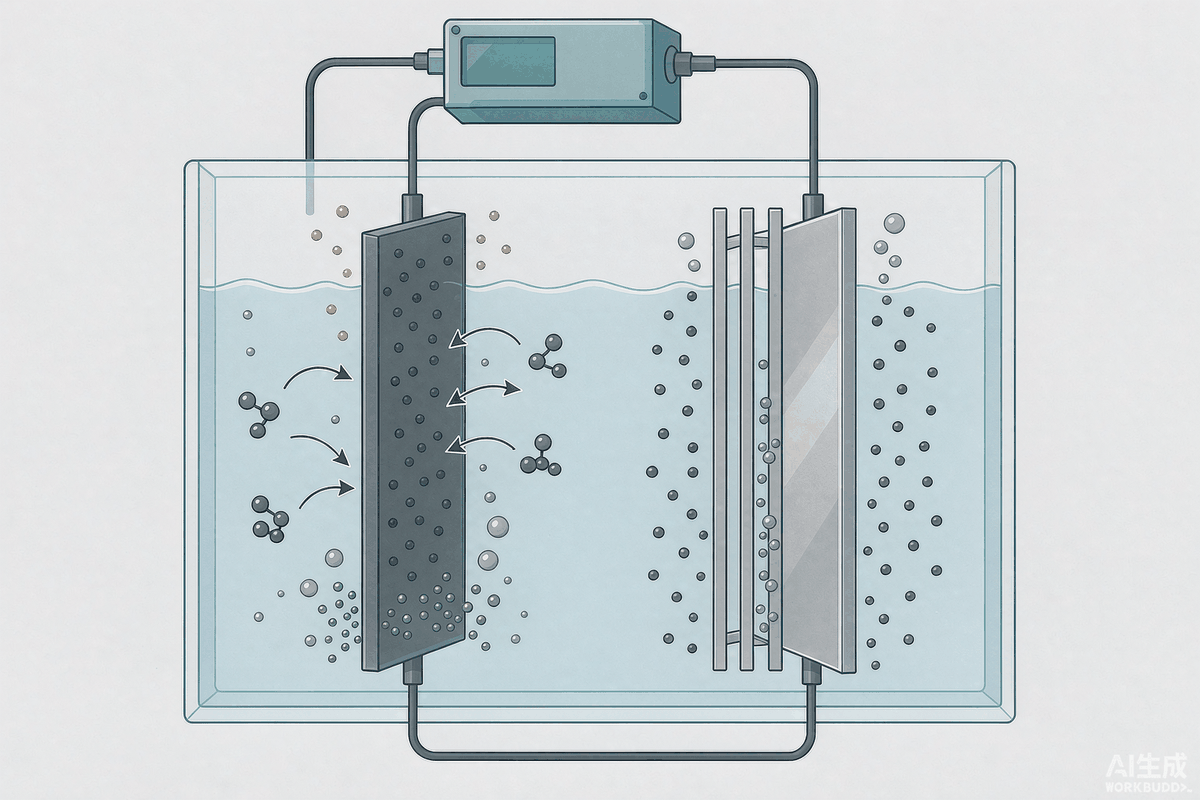

把两根电极板插进废水里、通上直流电，物理化学就发生在阳极表面那一层几纳米的水膜里。两类反应并行：
- 直接氧化：有机物 R 先吸附在阳极表面（M），通过电子转移被氧化成 R′（转化为低毒/小分子）或彻底矿化为 CO₂。直接氧化在高浓度、低电导时往往是主路径，但被两个因素限速——一是 R 从本体溶液向阳极表面迁移（传质），二是阳极表面会被反应副产物"钝化"（passivation）。
- 间接氧化：阳极先电解水/电解质生成强氧化剂，氧化剂再回到本体溶液去攻击 R。最重要的两条副反应：
- M + H₂O → M(·OH) + H⁺ + e⁻（阳极表面物理吸附态·OH，标准电势 2.8 V，几乎无选择性，可把有机物彻底矿化）；
- 2 Cl⁻ → Cl₂ + 2e⁻，Cl₂ + H₂O → HClO + HCl，HClO ↔ H⁺ + ClO⁻（活性氯体系，含氯废水里的主路径）。
Comninellis 经典分类把阳极分为两类：活性阳极（DSA/Ti-RuO₂-IrO₂、Pt、石墨，析氧过电位低，·OH 以化学吸附态 M(·OH) 存在，倾向于电化学"转化"——把大分子打成小分子、但不一定彻底矿化）；非活性阳极（BDD、PbO₂、SnO₂、Ti₄O₇，析氧过电位高，·OH 以物理吸附态 M(·OH) 存在，倾向于电化学"燃烧"——直接把有机物烧成 CO₂）。这两条路线对含盐废水和难降解有机物的偏好截然不同，下一节用真实数据说话。
二、关键运行参数：电流密度、矿化电流效率、比能耗三者不能各跑各的
评价电催化氧化性能三个核心指标：
- 电流密度 j（mA/cm² 或 A/m²）：单位电极面积上的电流量，决定·OH/活性氯生成速率的上限；
- 矿化电流效率 MCE（%）：实际用于把碳变成 CO₂ 的电荷占总通电量的比例；
- 比能耗 SEC（kWh/kgCOD 或 kWh/m³）：去除单位 COD 或单位体积水所耗的电能，是直接决定 OPEX 的参数。
三者通过法拉第定律耦合：MCE 高 → SEC 低；j 低（≤极限电流密度 jlim）→ MCE 高；j 高 → 副反应（析氧、析氯）抢电 → MCE 急剧下降、SEC 急剧上升。这就是电催化氧化文献里能耗数据从 2.0 到 20,800 kWh/kgCOD 横跨四个数量级的根本原因——不同 j/不同停留时间比出来的 SEC，根本不在一个可比区间。Water Research 2025 综述指出，2005–2025 年间 6000+ 篇文献里关键参数（j、全/半电池电位、MCE、SEC）报告率只有 11%–27%，跨研究比较"几乎不可能"。
20.6煤化工 IRO 工程比能耗 kWh/kgCOD（Wang 2024）
35垃圾渗滤液 DSA 比能耗 kWh/kgCOD（Turro 2011）
66.5石化 RO 浓缩液 Nb/BDD 比能耗 kWh/kgCOD（Silva 2019）
96橄榄油厂超高 COD 40000 mg/L 比能耗（Cañizares 2009）
三、阳极选型：活性 vs 非活性，看含盐和目标污染物
阳极是电催化氧化的"心脏"。选择逻辑不是"哪种最好"，而是"哪种匹配水质"：
| 阳极类型 | 代表电极 | 析氧过电位 | 主氧化路径 | 优势场景 | 短板 |
|---|---|---|---|---|---|
| 活性阳极（DSA） | Ti/RuO₂-IrO₂、Ti/IrO₂-Ta₂O₅、Pt、石墨 | 低（<1.7 V） | 间接·活性氯 / 选择性电化学转化 | 含 Cl⁻ ≥ 数千 mg/L 的高盐废水（垃圾渗滤液、电镀、印染）；产氯瞬时电流效率高（Kraft 等综述）； | 对非含氯废水矿化不完全；RuO₂ 在强酸中溶蚀、加速寿命 ALT 约 45–400 h（依电流密度） |
| 非活性阳极 | BDD（掺硼金刚石）、PbO₂、SnO₂、Ti₄O₇ | 高（2.2–2.8 V） | ·OH 物理吸附 / 完全矿化 | 低 Cl⁻ 难降解有机物深度矿化；氧化窗口宽（BDD 2.5–3.0 V），可攻击苯环/杂环/卤代烃 | BDD 单板贵、面积难做大；PbO₂ 寿命短且 Pb²⁺ 溶出风险（GB 21900 表 3 总铅 0.5 mg/L 限制）；SnO₂ 需 Sb 掺杂 |
对含氯体系，Water Research 2025 综述给出一个反直觉的工程事实：DSA 在高盐废水里反而更安全，因为 DSA 生成的活性氯"知道自己想干什么"——主要走 Cl₂/HClO/ClO⁻ 路径，副产物氯酸盐 ClO₃⁻ 与高氯酸盐 ClO₄⁻ 生成量比 BDD 低 50–100 倍；而 BDD 在高 Cl⁻ 下"太能氧化"了，连 ClO⁻ 都会被继续打到 ClO₃⁻/ClO₄⁻。这点国内厂商页常被回避——见下文风险段。
四、7 个真实工程账本（含同行评审与厂商披露）
| 废水类型 | 阳极 / 反应器 | 关键工况 | 去除效果 | 比能耗 | 来源 |
|---|---|---|---|---|---|
| 煤化工高盐有机废水（IRO） | Ti/RuO₂/IrO₂ ‒ Ti（平板） | j 30 mA/cm²、间距 1.5 cm、pH≈5、0.5 h | COD 77.3%（vs 臭氧 60.5%）、连续 12 h 仍 58.7%、Na₂SO₄ 纯度 >99% | 20.6 kWh/kgCOD | Wang 等 Sep Purif Technol 2024（DOI 见文献 1） |
| 垃圾渗滤液（稳定期） | Ti/IrO₂-RuO₂（DSA）+ HClO₄ 支持 | j 32 mA/cm²、80℃、pH 3、240 min、补 100 mM NaCl | COD 90%、TC 65%、色度与总酚完全去除 | 35 kWh/kgCOD（不加 NaCl 时为 75%/35） | Turro 等 J Hazard Mater 2011（DOI:10.1016/j.jhazmat.2011.03.085） |
| 垃圾渗滤液 UF 出水（MBR 后） | BDD vs 4 种 DSA（PtO₂-IrO₂/RuO₂-TiO₂/RuO₂-IrO₂/IrO₂-Ta₂O₅） | j 60–360 A/m²、4 h | BDD：COD 68.2–92.0%、TOC 64.9–86.8%；DSA：COD 36.5–92.0% | BDD 111.2 kWh/m³（136 kWh/kgCOD）；DSA 7.3–111.2 kWh/m³ | Urtiaga 等 2018（Elsevier 文献） |
| 石化 RO 浓缩液 | Nb/BDD（铌基 BDD） | j 5/10/20 mA/cm²、5 h | 20 mA/cm² 3 h 后 TOC 71%，动力学 3 h 处发生切换 | 66.5 kWh/kgCOD（"低能耗"） | da Silva 等 IJERPH 2019, 16(5) |
| 酒厂废水（模拟 + 实际） | BDD | 300 A/m²、14 h | 邻苯二甲酸/酪醇/儿茶素 >99.9%、COD 98.3%、B/C 比升到 0.99 | 随 j 提高显著上升（具体值见原文） | Baía 等 Water 2022, 14(5):750 |
| 木材加工废水（化学预处理后） | BDD | j 106 mA/cm²、NaCl 4 g/L、480 min | COD 97%、TOC 97%（无 NaCl 时电流效率显著下降） | 779 kWh/kgCOD（极限工况）；45 mA/cm² 优化后 239 kWh/kgCOD、COD 93% | Ong 等 Int J Environ Anal Chem 2022, 102(19):7659 |
| 橄榄油厂废水（OMW） | BDD | j 20 A、40,000 mg/L COD 浓缩液、15 h | COD 19%、酚类 36% | 96 kWh/kgCOD（极难降解高 COD 反例） | Cañizares 等 Water Res 2009, 43(17):3999 |
这张账本透露三件事：第一，SEC 的差距主要取决于 j 与停留时间的组合，而不是阳极本身贵不贵——同一废水 j 从 30 提到 106 mA/cm²，SEC 从 20.6 拉到 239 再到 779 kWh/kgCOD；第二，高 COD 浓缩液（如 OMW 40000 mg/L）即使 BDD 也只能啃掉 19%，说明电催化氧化不是"浓度无上限"工艺，超过 10000 mg/L 应先经浓缩/厌氧/化学氧化降 COD 再进电催化；第三，Cl⁻ 是放大器，木材加工废水同 BDD 加 4 g/L NaCl 即把 TOC 速率推到 97%，但代价是副产物风险（见第六节）。
五、与同代 AOP 的边界：何时选电催化、什么时候不该选
| 维度 | 电催化氧化（BDD/DSA） | 芬顿（Fe²⁺/H₂O₂） | 臭氧催化氧化（O₃/AC 或 O₃/H₂O₂） | 电芬顿（EF，CD + H₂O₂ 原位） |
|---|---|---|---|---|
| 外加药剂量 | 无（电是唯一输入） | 高（FeSO₄ + 30% H₂O₂） | 中（液氧 / O₃ + H₂O₂ 可选） | 少（少量 Fe²⁺/Fe³⁺ 催化剂） |
| 污泥/副产物 | 无污泥；含 Cl⁻ 时产生 ClO₃⁻/ClO₄⁻ | 铁泥 3–5 kg/t 处理水（巨量危废） | 无；尾气需破坏；含 Br⁻ 时溴酸盐风险 | 铁泥较芬顿降一个数量级；电耗较高 |
| 典型 SEC | 20–70 kWh/kgCOD（工程区间） | 几乎不含电耗，但 FeSO₄ + H₂O₂ 折算约 0.5–2 元/kgCOD | 10–15 kWh/kg O₃ + O₃/COD 0.5–2 kg/kg | 30–80 kWh/kgCOD（详见 2026-08-12 篇） |
| 适用 Cl⁻ | 宽（无 Cl⁻ 走·OH，含 Cl⁻ 走活性氯） | 宽 | 含 Br⁻ 强受限 | 宽 |
| 占地/模块化 | 高（小流量可模块化），但大规模需大量电极板 | 中（反应池 + 沉淀池） | 中 | 中（需电源 + 阴极材料） |
| 深度脱碳/降矿化度 | 可（BDD·OH 几乎完全矿化） | 有限（受·OH 浓度与 pH 限制） | 中（O₃/AC 可较高） | 中 |
经验边界：进水 B/C < 0.2、COD 数千 mg/L 量级、Cl⁻ ≥ 数千 mg/L、目标"几乎完全矿化"——选 DSA 电催化；COD 低、Cl⁻ 低、目标提 B/C——选芬顿或电芬顿；COD 高 + 高盐 + 高 Cl⁻ 但目标仅"打开难降解"——选电催化做预处理，后续接生化。
六、风险与实话：含氯副产物、电极寿命、能耗真相
- 含氯副产物必须监控。电催化氧化 Cl⁻ 体系会生成 Cl₂/HClO/ClO⁻，ClO⁻ 继续氧化生成 ClO₂⁻（亚氯酸盐）、ClO₃⁻（氯酸盐）、ClO₄⁻（高氯酸盐）。GB 5749—2022《生活饮用水卫生标准》对 ClO₂⁻、ClO₃⁻ 限值均为 0.7 mg/L，ClO₄⁻ 在多省地方标准中限值 0.07 mg/L。PbO₂、SnO₂ 阳极还有 Pb²⁺/Sb³⁺ 溶出风险，需对 GB 21900 表 3 总铅、总锑做排放核对。
- 电极寿命 ALT ≠ 实际服役年限。RuO₂-IrO₂/Ti 在 4000 mA/cm²、1.0 M H₂SO₄ 下 ALT > 45 h（重庆大学学报 2022）；IrO₂-Ta₂O₅/Ti 同样条件下可达 300–400 h；BDD 理论寿命 50+ 年、厂商强化寿命测试 >200 h（1 M H₂SO₄、2 A/cm²）。但厂商商业页宣称"电极寿命 3–5 年"时往往只算挂片时间，不含结垢/极化/钝化重启损失；电源厂商页给出 DSA 实际服役 1000–3000 h（约 42–125 d）更接近真实工况，两者口径不可混用。
- 吨水成本量级冲突——务必自行核算。设备商商品页常标"0.8–1.2 元/t"，膜浓缩液电催化工程实测 10–30 元/t，FCD 电极厂自报 9–12 元/t。按 SEC 20.6 kWh/kgCOD + COD 1000 mg/L + 电价 0.6 元/kWh 反算：仅电费就 ≈ 12.4 元/t；0.8–1.2 元/t 仅在 COD ≤ 50–100 mg/L 的精处理段才合理。设计阶段务必用「j × EC × t × 电价 ÷ ΔCOD」自算 SEC，不要直接照抄商业宣传。
- 电流效率"超 100%"是异常信号。Water Research 2025 综述统计 6000+ 文献，发现 37 篇完整报告里 MCE 平均值 302%、中位数 27%，出现"模型体系 8–10% vs 鱼加工废水 365%"这种跨越 50 倍的反常值，多因半电池电位未报告、间接氧化中 Cl⁻ 介导或多步反应被折算进电荷。设计评审遇到 MCE > 100% 的论文，优先查是否声明了"间接氯介导"贡献。
- 工程化成本曲线：5000+ mg/L COD 是经济门槛。MD/RO/ED 等膜法处理 5000+ mg/L 高 COD 时膜污染/换膜成本骤升，而电催化对进水 COD 升高主要表现为 j 加大、停留时间延长，单变量可控——这是电催化氧化真正切入"膜前/生化前预处理"的工程逻辑：把 COD 从 5000–10000 降到 500–1000 mg/L，让后续生化/膜系统的负荷回到舒适区。
核查标注：① 商业站"电极寿命 3–5 年"未注明加速寿命测试条件，与 ALT 200–400 h 不可外推；② "吨水 0.8–1.2 元"在 COD 数百~数千 mg/L 工况下与 SEC 反算冲突，应判为商业宣传；③ BDD 在含 Cl⁻ 体系下 ClO₃⁻/ClO₄⁻ 生成量高于 DSA 的结论来自 WR 2025 综述定性比较，具体定量比仍待溯源；④ Cañizares 2009 OMW 40000 mg/L 仅 19% COD 去除常被同行忽略，建议同行在小试选 j 前先查进水浓度是否已超电催化舒适区。

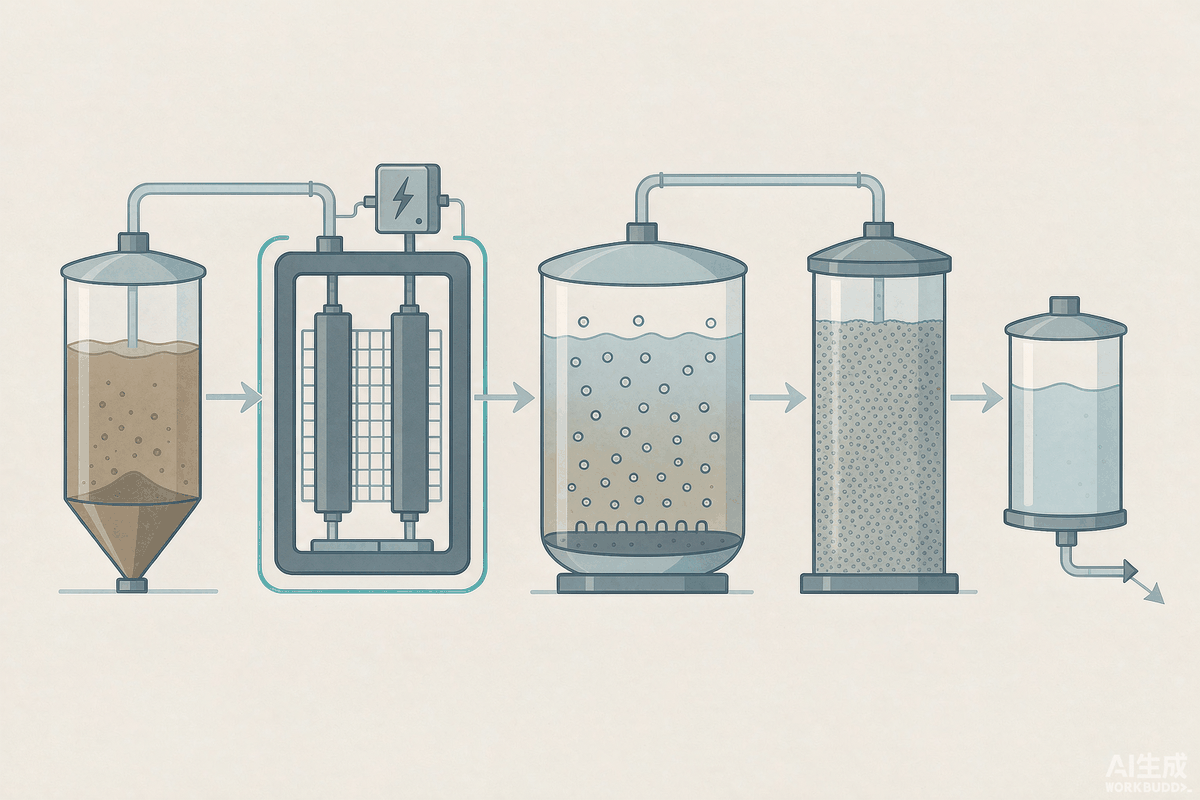

七、典型工艺定位：电催化做"开瓶器"
结合上面账本和工艺定位，电催化氧化（BDD/DSA）适合：① 高盐难降解工业废水的预处理（提高 B/C）；② 膜浓缩液/RO 浓水的减量化（保膜延寿）；③ 末端精处理（出水 COD ≤ 50 mg/L、B/C > 0.4、毒性降级）。不适合：① 低浓度（< 100 mg/L COD）大规模市政污水——经济性不如生化+臭氧；② Cl⁻ 极低又 COD 极高的场合——主路径走·OH 但电流效率不足，需大量电能兜底；③ 高硬废水直接进 BDD——Ca²⁺/Mg²⁺ 在阴极区结垢会逐步吃掉有效电极面积，需前置软化或加酸+极性倒换。
工程化实话（5 条）：
① BDD 单板价格高、单块面积难超 0.5 m²，工程化拼板面积大、电阻分布不均，必须"分组供电"控制电流偏差 ≤±8%（辽宁一诺 FCD 工艺实测）。
② DSA 在含 Cl⁻ ≥ 3000 mg/L 工况下表现优于 BDD（活性氯间接路径+更安全副产物谱），不要"唯 BDD 论"。
③ 极性倒换（每 10–30 min 阴阳极互换）能显著抑制阴极结垢和阳极钝化，是长周期运行的关键参数（高辉电源案例）。
④ 电催化氧化必须前置"预处理"——沉砂/隔油/气浮去 SS 与油，否则油膜包裹电极会直接让有效面积腰斩。
⑤ 与蒸发结晶联用时，电催化先打 COD 到 ≤ 1000 mg/L，再 MVR 蒸发结晶，可显著降低 MVR 吨水汽耗与杂盐率（焦化分盐案例：Na₂SO₄ 97.17%/NaCl 98.62%、杂盐率 12.10%，见 2026-08-23 篇）。
① BDD 单板价格高、单块面积难超 0.5 m²，工程化拼板面积大、电阻分布不均，必须"分组供电"控制电流偏差 ≤±8%（辽宁一诺 FCD 工艺实测）。
② DSA 在含 Cl⁻ ≥ 3000 mg/L 工况下表现优于 BDD（活性氯间接路径+更安全副产物谱），不要"唯 BDD 论"。
③ 极性倒换（每 10–30 min 阴阳极互换）能显著抑制阴极结垢和阳极钝化，是长周期运行的关键参数（高辉电源案例）。
④ 电催化氧化必须前置"预处理"——沉砂/隔油/气浮去 SS 与油，否则油膜包裹电极会直接让有效面积腰斩。
⑤ 与蒸发结晶联用时，电催化先打 COD 到 ≤ 1000 mg/L，再 MVR 蒸发结晶，可显著降低 MVR 吨水汽耗与杂盐率（焦化分盐案例：Na₂SO₄ 97.17%/NaCl 98.62%、杂盐率 12.10%，见 2026-08-23 篇）。
参考文献
- Wang 等. Electrochemical catalytic oxidation treatment of highly saline organic wastewater in coal chemical industry. Separation and Purification Technology, 2024. （ScienceDirect S1383586624046690，Ti/RuO₂/IrO₂、j 30 mA/cm²、COD 77.3%、SEC 20.6 kWh/kgCOD）
- Turro E, Giannis A, Cossu R 等. Electrochemical oxidation of stabilized landfill leachate on DSA electrodes. Journal of Hazardous Materials, 2011, 190(1-3):460-465. DOI:10.1016/j.jhazmat.2011.03.085（Ti/IrO₂-RuO₂、j 32 mA/cm²、80℃、COD 90%、SEC 35 kWh/kgCOD）
- Urtiaga A 等. Electrooxidation as post treatment of ultrafiltration effluent in a landfill leachate MBR treatment plant: Effects of BDD, Pt and DSA anode types. Journal of Hazardous Materials, 2018（BDD vs 4 DSA 对比，COD 36.5–92%、TOC 31.3–86.8%）
- da Silva S W, Venzke C D, Welter J B 等. Electrooxidation Using Nb/BDD as Post-Treatment of a Reverse Osmosis Concentrate in the Petrochemical Industry. International Journal of Environmental Research and Public Health, 2019, 16(5).（Nb/BDD、石化 ROC、TOC 71%、SEC 66.5 kWh/kgCOD）
- Baía A, Lopes A, Nunes M J 等. Removal of Recalcitrant Compounds from Winery Wastewater by Electrochemical Oxidation. Water, 2022, 14(5):750. DOI:10.3390/w14050750（BDD、酒厂废水、j 300 A/m²、14 h、COD 98.3%、B/C 0.99）
- Ong Y T 等. Electro-oxidation of woodworking wastewater by using boron-doped diamond electrode. International Journal of Environmental Analytical Chemistry, 2022, 102(19):7659-7672.（BDD、木材加工、COD 97%/SEC 779 kWh/kgCOD @ 极限 j；优化 j 45 mA/cm² SEC 239 kWh/kgCOD）
- Cañizares P, Paz R, Sáez C 等. Boron-doped diamond anodic treatment of olive mill wastewaters: Statistical analysis, kinetic modeling and biodegradability. Water Research, 2009, 43(17):3999-4009.（BDD、OMW 40000 mg/L、COD 19%、SEC 96 kWh/kgCOD）
- Comninellis C, Chen G (Eds). Electrochemistry for the Environment. Springer 2010.（活性/非活性阳极经典分类、矿化电流效率定义）
- Sirés I, Brillas E, Oturan M A 等. Electrochemical advanced oxidation processes: today and tomorrow. A review. Environmental Science and Pollution Research, 2014, 21:8336-8367.（EAOP 综述：EF/PEF/SPEF/BDD）
- Martínez-Huitle C A, Ferro S. Electrochemical oxidation of organic pollutants for the wastewater treatment: direct and indirect processes. Chemical Society Reviews, 2006, 35(12):1324-1340.（直接 vs 间接氧化机理基础）
- Kraft A 等. Electrochemical ozone production for swimming pool and spa water treatment—An analysis of actual and theoretical performance. Journal of Solid State Electrochemistry, 2009.（DSA vs BDD 产氯瞬时电流效率对比）
- [QC2026] Chen 等. Progress, Gaps, and Opportunities in Electrocatalytic Oxidation of Wastewater: A Review. Water Research, 2025. DOI:10.1016/j.watres.2025.125164（6000+ 文献计量、模型体系 vs 实际废水 KPI 标准化协议）
